Loquets GN 115

Distance de verrouillage A	d Type SG, RG, KG, HG	Type SK, ST, LG	h Type SG, RG, KG, HG	Type SK, ST, LG

4	8	13	16	20	24	28	32	36	40	45	28	32	4	6
6	10	14	18	22	26	30	34	38	42	50	28	32	4	6

Instructions de construction et de montage

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Une fois assemblé, le loquet est introduit par l'avant via l'alésage. L'écrou à 6 pans peut ensuite être inséré sur le loquet par l'arrière et boulonné en place.

Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l'alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre.

Les Outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

8,07 €

plus TVA 1,53 €
brute 9,60 €

En stock

incl. supplément matériel: 0,05 €

Le supplément matériel est déjà inclus dans le prix.

Poids: 0,118 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

83016000

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Autres formats de données

À propos des téléchargements CAO

Enregistrer comme favori

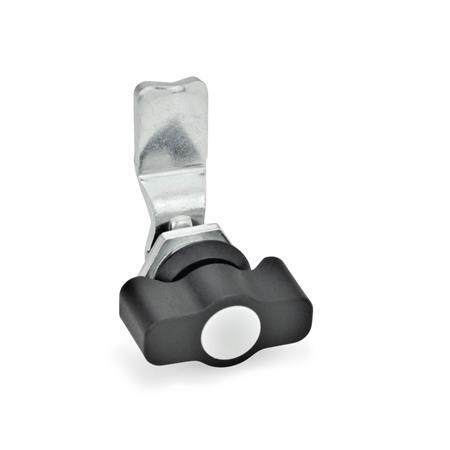

GN 115 Loquets Manipulation par éléments d'actionnement


Description du produit

Information

Spécifications

Accessoire

Schéma technique

Options d'article/Tableau

Type

Configuration et prix

Instructions de construction et de montage

Pièce sélectionnée (Comment commander)

Données CAO

Données CAO

Connexion

Connexion rapide

Trouvez-vous votre produit ?

Ceci pourrait également vous intéresser...

SG	avec bouton étoile
SK	avec bouton à ailettes
ST	Avec poignée en T
RG	avec par bouton moleté GN 7336
KG	avec bouton à ailettes
HG	avec levier
LG	Manipulation par levier
