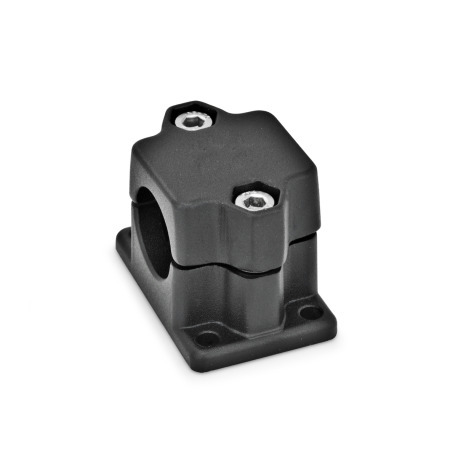

GN 147 Laipalliset puristusliittimet Alumiini, halkaistu kokoonpano, 4 asennusreiällä

GN 147 Laipalliset puristusliittimet, alumiini d<sub>1</sub> / s: B - Reikä
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

d₁ / s: B - Reikä
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

Standardilehti GN 147 Tulosta tämä sivu Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Laipallisten GN 147 -puristusliittimien kiintysreikiä ei ole koneistettu ja ne on suunniteltu erityisesti rakenneputkille GN 990 tai DIN 2391, DIN 2395 ja DIN 2462.

Neliömalliset versiot sopivat myös profiilijärjestelmiin.

Ruuvien sijainneissa z kuusiokoloruuvit vähentävät reiän puristuksen poikkileikkausta.

Jos tarvitaan kiinnitystä ilman työkaluja, kuusiokoloruuvit voidaan korvata säädettävillä lukitusvivuilla GN 911, jotka löytyvät taulukosta lisävarusteina.

Tekninen eritelmä

Alumiini

muovipinnoitettu
musta, RAL 9005, teksturoitu viimeistelySW
paljas, matta, sinkopuhdistettuBL

Kuusiokoloruuvit DIN 912
Ruostumaton teräs AISI 304

Kuusiomutterit DIN 985
Ruostumaton teräs AISI 304
Itselukittuvat polyamidirenkaalla

RoHS

Lisävaruste

Rakenneputket GN 990
Säädettävät lukitusvivut GN 911

GN 147 Laipalliset puristusliittimet, alumiini luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tunnistenro.

2	kahdella lukitusruuvilla ISO 4762 ruostumatonta terästä

Näytä / piilota sarakkeet

d₁ Reikä	s Neliöreikä	d₂	k Lukitus pituus	l₁	l₂	m	t	x₁	x₂	y₁	y₂	z Ruuvien sijainnit	Lisävaruste Suositeltu lukitusvipu GN 911 kun z l₃

B 20	V 20	6,5	50	53	68	30	7	50	35	75	60	M8-40	63 \| 78
B 25	V 25	6,5	50	53	68	30	7	50	35	75	60	M8-40	63 \| 78
B 30	V 30	6,5	50	53	68	30	7	50	35	75	60	M8-40	63 \| 78
B 40	V 40	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 42	-	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 45	V 45	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 48	-	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 50	V 50	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 60	V 60	11	90	98	108,5	56	14	90	64	140	113	M10-80	-
