Noix de serrage avec embase GN 147

GN 147 Noix de serrage avec embase, aluminium d<sub>1</sub> / s: B - Alésage
Finition: SW - noir, RAL 9005, finition texturée

d₁ / s: B - Alésage
Finition: SW - noir, RAL 9005, finition texturée

Fiche standard GN 147 Imprimer cette page Caractéristiques de l'inox

Description du produit

Les alésages des noix de serrage avec embase GN 147 ne sont pas usinés et sont spécialement conçus pour les tubes de construction de type GN 990 ou DIN 2391, DIN 2395 et DIN 2462 respectivement.

Les versions carrées conviennent également aux systèmes de profilés.

Aux emplacements des vis z les vis à tête creuse réduisent la section transversale de l'alésage pour le serrage.

Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911 répertoriées dans le tableau en tant qu'accessoire.

Spécifications

Aluminium

plastifié
noir, RAL 9005, finition texturéeSW
blanc, grenaillée mateBL

Vis à tête cylindrique DIN 912
Inox AISI 304

Écrous à 6 pans DIN 985
Inox AISI 304
Autobloquant via un anneau en polyamide

RoHS

Accessoire

Tubes de construction GN 990
Manettes indexables GN 911

d₁ Alésage	s Carré	d₂	k Longueur de serrage	l₁	l₂	m	t	x₁	x₂	y₁	y₂	z Emplacements des vis	Accessoire manette recom. GN 911 pour z l₃

B 20	V 20	6,5	50	53	68	30	7	50	35	75	60	M8-40	63 \| 78
B 25	V 25	6,5	50	53	68	30	7	50	35	75	60	M8-40	63 \| 78
B 30	V 30	6,5	50	53	68	30	7	50	35	75	60	M8-40	63 \| 78
B 40	V 40	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 42	-	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 45	V 45	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 48	-	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 50	V 50	11	76	81,5	98	46,5	14	76	50	115	90	M10-65	78 \| 92
B 60	V 60	11	90	98	108,5	56	14	90	64	140	113	M10-80	-

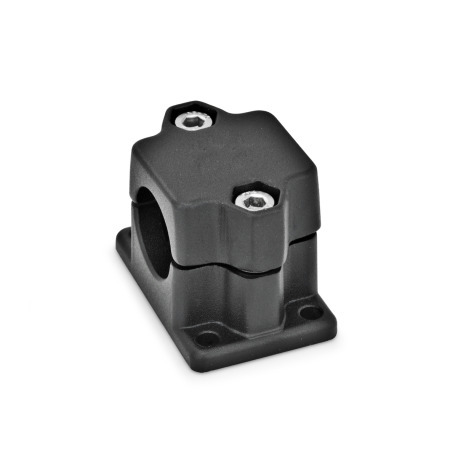

GN 147 Noix de serrage avec embase Aluminium, assemblage divisém, avec 4 trous de montage
