GN 3310 Kytkimet Ruostumaton teräs , valaistulla painikkeella

Valokuva

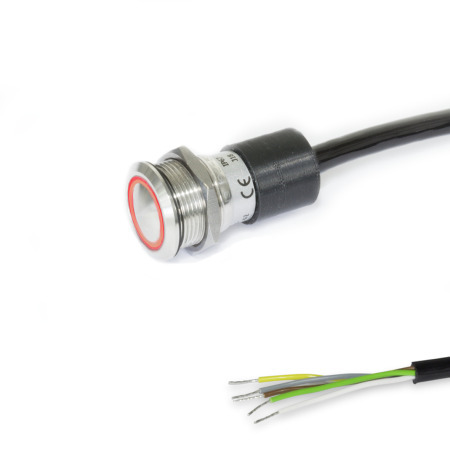

GN 3310 Kytkimet, ruostumaton teräs, valaistulla painikkeella Valo: RG - punainen/vihreä (kaksivärinen)
Kytkentätyyppi: K - Kaapeli
Valo: RG - punainen/vihreä (kaksivärinen)
Kytkentätyyppi: K - Kaapeli
GN 3310 Kytkimet, ruostumaton teräs, valaistulla painikkeella Valo: RG - punainen/vihreä (kaksivärinen)
Kytkentätyyppi: K - Kaapeli GN 3310 Kytkimet, ruostumaton teräs, valaistulla painikkeella Valo: RG - punainen/vihreä (kaksivärinen)
Kytkentätyyppi: KS - Liitin
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet

Tuotteen kuvaus

Tiedot

GN 3310 -kytkimet valaistulla painikkeella toimitetaan vaihtokytkimellä ja integroidulla LED-valorenkaalla.

Kun painiketta painetaan, voidaan laukaista koskettimien johdotuksen (NC tai NO) mukainen sähköimpulssi, esimerkiksi koneen pysäyttämiseen.

Riippumatta siitä, käytetäänkö painiketta vai ei, integroitu LED-valorengas palaa joko punaisena tai vihreänä riippuen LED-valon 1- ja 2-liitäntöjen napaisuudesta.

Tekninen eritelmä

Painike
Ruostumaton teräs AISI 304


Kaapeli (ulkokuori)
Polyuretaani PUR
musta


Kuusiomutteri
Ruostumaton teräs AISI 304


Valo-ohjain
Muovi
kristallinkirkas polykarbonaatti (PC)


RoHS

Lisävaruste

Kaapelit, joissa liitin GN 330 (5-pole, 5 or 10 meters long, for extension)

Tekninen piirros

3D
Piilota tekninen piirros
GN 3310 Kytkimet, ruostumaton teräs, valaistulla painikkeella luonnos

Tuotevaihtoehdot / Taulukko

Kosketintyyppi

WVaihtokosketin

Valo

RGpunainen/vihreä (kaksivärinen)

Tunnistenro.

2Painike pyöristetty

Kytkentätyyppi

KKaapeli
KSLiitin
Näytä / piilota sarakkeet
Kaapelin pituus I metreissä
Kytkentätyyppi K

Kytkentätyyppi KS
d
Kytkentätyyppi K

Kytkentätyyppi KS
avainväli A/F
250,256522

Koonti ja hinta

Avaa 3D-konfiguraattori
Kosketintyyppi

Valo

Tunnistenro.

Kytkentätyyppi


Kaapelin pituus (kytkentätyyppi K)
Kaapelin pituus (kytkentätyyppi KS)

Sähkö- ja mekaaniset ominaisuudet

Painike
Koskettimet
Koskettimen materiaali
Kytkentäjännitteet

Kytkentävirta
mekaaninen käyttöikä
sähkökäyttöikä


Vaihtokosketin, pikakosketin
hopeaseos
maks. 125 V (pistoke)
maks. 240 V (kaapeli)
maks. 3 A
106 kytkentäsyklit
50 000 kytkentäsykliä (täydellä kuormalla)

441a8539-47ac-430e-a1f9-11050bb03d8f


LED-rengasvalo
Käyttöjännite /
käyttövirta

  • kaksivärinen (punainen / vihreä)




24 V DC ± 10 % / 7 mA

4dccef08-5944-43d1-9239-c954806a49a7

Käyttöluokka (painike)

AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A
AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A
AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A

IEC 60947-5-1:n mukaan

AC: 120 V AC / 5 A / DC: 12 V DC / 1 A
AC: 240 V AC / 3 A

UL 508:n mukaan

Kytkentätyyppi
Kaapeli (K)
tai
liitinpistoke (S)



PUR-kaapeli avoimilla monisäikeisillä johtimilla (2 m tai 5 m)

5-nastainen liitin M12x1, jossa PUR-kaapeli 0,25 m

fcd3569a-e472-4916-af30-ee6625fd9588

Kiristysmomentti

min. 5 Nm / maks. 12 Nm

Suojaustyyppi

etupuoli IP 65 / IP 67

Asennusaukko

Ø 19 +0.3 / +0.1

Hyväksynnät, vaatimustenvastaisuusvakuutukset

3e29142e-6524-4b60-afcc-da6bf1c22ab6

Valittu osa (Tilausohjeet)

Yhteensä (netto)
56,43
plus ALV 10,72 €
brutto 67,15 €
Varastossa
Paino: 0,126 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
85365007
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
