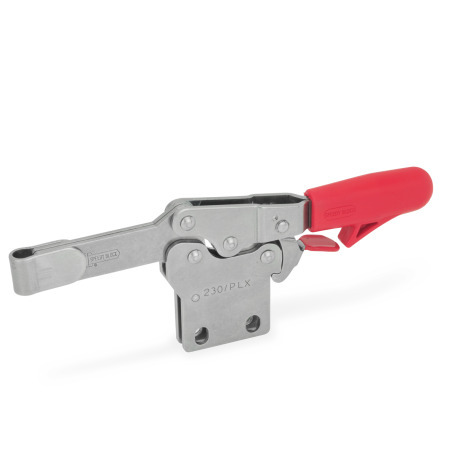

GN 820.4 Sauterelles Inox, manette d'actionnement horizontale, avec mécanisme de verrouillage + embase verticale


GN 820.4 Sauterelles, inox, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale Matériau: NI - Inox Type: PL - Bras de serrage solide, avec fermoir pour soudage
Matériau: NI - Inox
Type: PL - Bras de serrage solide, avec fermoir pour soudage
GN 820.4 Sauterelles, inox, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale Matériau: NI - Inox Type: PL - Bras de serrage solide, avec fermoir pour soudage GN 820.4 Sauterelles, inox, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale Matériau: NI - Inox Type: NL - Bras de serrage à fourche, avec deux rondelles à bride GN 820.4 Sauterelles, inox, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale Matériau: NI - Inox Type: NLC - Bras de serrage à fourche, avec deux rondelles à bride et une vis de serrage GN 708.1
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 820.4 Imprimer cette page Caractéristiques de l'inox

Description du produit

Information

Les sauterelles GN 820.4 ont une fonction de sécurité permettant, lors de la fermeture, d'assurer un verrouillage sûr grâce à un crochet de sécurité à ressort. Empêche l'ouverture involontaire de la sauterelle à la suite de vibrations ou d'une tentative accidentelle de desserrage/d'ouverture de la sauterelle. Pour ouvrir et libérer la sauterelle, tirez la poignée vers le haut pour dégager le mécanisme du crochet de sécurité (opération à une main).

Elles fonctionnent selon le principe de la bascule : la manette et la barre de serrage se déplacent dans le sens opposé. Elles nécessitent moins d'espace pour l'action de serrage.

Dans la version à barre en U avec deux rondelles à brides (type NL), les sauterelles peuvent recevoir une vis de serrage spécifique à l'application. Une vis de serrage avec pointe en caoutchouc néoprène est également incluse pour le type NLC.

Les sauterelles de type PL peuvent être utilisées soit en soudant le fermoir qui peut ensuite recevoir un composant de fixation spécifique à l'application.

Spécifications

  • InoxNI AISI 304
  • Toutes les pièces mobiles
    sont lubrifiées avec une graisse spéciale
  • Poignée
    Plastique rouge de haute qualité résistant à l'huile
  • Vis de serrage GN 708.1, type A
    • Inox AISI 304
    • Embout en caoutchouc 85 Shore A

RoHS

Schéma technique

3D
GN 820.4 Sauterelles, inox, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale schéma
Masquer schéma technique
GN 820.4 Sauterelles, inox, manette d'actionnement horizontale, avec mécanisme de verrouillage, embase verticale schéma

Options d'article/Tableau

Type

NLBras de serrage à fourche, avec deux rondelles à bride
NLCBras de serrage à fourche, avec deux rondelles à bride et une vis de serrage GN 708.1
PLBras de serrage solide, avec fermoir pour soudage
Afficher/Masquer colonnes
TailleFH en N
Capacité de retenue		a ≈b1b2b3b4d1d2h1 ≈h2h3
759002028845,3M 54,545,52911
130100032361056,3M 65,664,54416
230170037441268,5M 86,675,55118
Afficher/Masquer colonnes
Tailleh4h5
max.		l1 ≈l2 ≈l3 ≈l4
max.		l5m1m2m3r ≈sw
Adj. Gamme
751914118674049,54513,53,5542,5415
13025,527,517292,5546455265,88,862,5517,5
230302719610964,57968266,5971,5620

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques


Taille
Type



Matériau

Pièce sélectionnée (Comment commander)

Total (net)
48,67 €
plus TVA 9,25 €
brute 57,92 €
En stock
incl. supplément matériel: 0,58 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,090 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
82057000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
