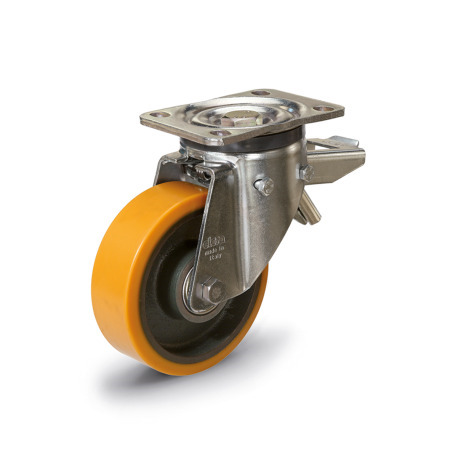

GN 22887 Keskiraskaan käytön kääntöpyörät Pyörän pinnoite polyuretaani, pyörän sisus valurauta, keskiraskaan käytön malli

Valokuva

Original design RE.F4-H

Laakerin tyyppi: K - Kuulalaakeri

Tyyppi (kiinnike)

: LF - Kääntyvä kiinnike kiinnityslevyllä ja pyörän lukituksella
Tunnistenro: M - Keskiraskaan käytön malli
Materiaali (kiinnike): ST - Prässätty teräs

Standardilehti GN 22887 Tulosta tämä sivu Yleisiä huomautuksia ja yleiskatsaus tyyppeihin Pyörien käyttöehdot u tekniset tiedot Muovin ominaisuudet

Tuotteen kuvaus

Tiedot

Keskiraskaan käytön kääntöpyöriä GN 22887 käytetään esimerkiksi teollisuudessa ja julkisissa sisätiloissa keskiraskaiden vaunujen liikutteluun.

Pyörän pinnoite antaa matalan vierintävastuksen sekä hyvän kulutuksen ja repeytymisen kestävyyden.

Kuulalaakereiden vähäinen kuluminen jatkaa käyttöikää, ja kiinnityksellä sisäiseen rengasrakenteeseen pystytään poistamaan aksiaalinen välys.

Tekninen eritelmä

Pyörän pinnoite
Muovi, polyuretaani (PUR)

Valettu
Keltainen
Kovuus 92 Shore A

Pyörän sisus
Valurauta

Kiinnike
Prässätty teräsST, sinkitty, keltainen passivoitu

Kääntöpääkiinnike

Rasvavoideltu kaksoiskuulalaakeri
Pölynsuojarengas malleissa L/LF
Muovi, polyeteeni (PE)

Käyttölämpötila –20 - +80 °C

RoHS

Tekninen piirros

GN 22887 Keskiraskaan käytön kääntöpyörät, pyörän pinnoite polyuretaani, pyörän sisus valurauta, keskiraskaan käytön malli luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Laakerin tyyppi

K	Kuulalaakeri

Tyyppi (kiinnike)

B	Kiinteä kannatin
L	Kääntyvä kiinnike kiinnityslevyllä
LF	Kääntyvä kiinnike kiinnityslevyllä ja pyörän lukituksella

Tunnistenro

M	Keskiraskaan käytön malli

Näytä / piilota sarakkeet

d₁ Pyörän Ø	b	d₂	h	l₁	l₂ Tyyppi B	Tyyppi L/LF	l₃	m₁	m₂ Tyyppi B	Tyyppi L/LF	m₃	m₄	r	Maks.  dynaaminen kuormituskapasiteetti N

100	38	9	138	100	85	85	46	45	60	60	75	80	123	3500
125	50	11	170	140	115	110	70	73	85	87	105	105	126	5500
150	50	11	200	140	115	110	70	73	85	87	105	105	126	7000
200	50	11	250	140	115	110	70	73	85	87	105	105	126	7500

Koonti ja hinta

Sopii lattiatyypille

Lattian tyyppi ja mahdolliset esteet ovat tekijöitä, jotka vaikuttavat kärryn liikuttamiseen tarvittavaan voimaan sekä tärinän siirtymiseen ja pyörän kulumiseen.
Lattian ominaisuuksien perusteella sovelletaan ohjeita oikean pyörän valintaan:

Epäsäännöllisillä lattioilla ja esteiden kohdalla pyörien tulisi olla pehmeät ja paksut kulutuspinnat sekä suuret halkaisijat.
Sileillä lattioilla ja raskaissa kuormissa pyörissä on oltava kova kulutuspinta.

Seuraavassa taulukossa esitetään kullekin pyörälle sopiva lattiatyyppi yksinkertaistettuna.

Näytä / piilota sarakkeet

Standardi	Tiili	Asfaltti	Sementti-hartsi, betoni	Pinnoittamaton lattia	Ritilälattiat	Kuviolattiat	Lattia, jossa esteitä

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

41,39 €

plus ALV 7,86 €
brutto 49,25 €

Varastossa

ELESA Code: 451461

Kuvaus: RE.F4-100-PSL-H

Paino: 1,520 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

83022000

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
