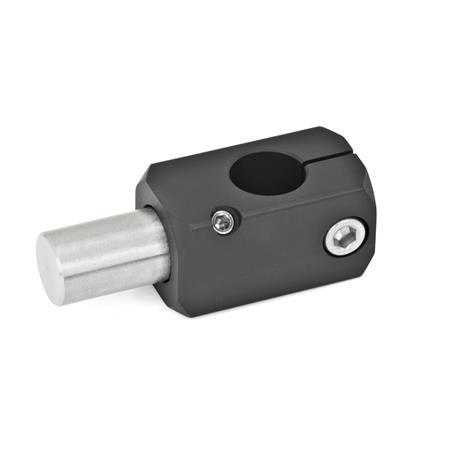

Morsetti di sostegno a T GN 476

Finitura: ELS - Anodizzato, nero
Tipo: W - con bullone

Scheda Tecnica GN 476 Stampa questa pagina Gamma Esempi di applicazione dei morsetti di sostegno Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I morsetti di sostegno a T GN 476 (tipo W) costituiscono un'alternativa ai morsetti di sostegno a croce girevoli GN 475 quando sono richieste forze angolari elevate.

La vite di fissaggio standard nella filettatura di bloccaggio d₄ è una vite a testa cilindrica con esagono incassato DIN 912. Può essere sostituita dal kit di serraggio GN 511 (per il codice articolo vedere tabella delle dimensioni).

Specifiche

Alluminio
- Rettificato, burattato mattMT
- Anodizzato, neroELS

Bullone (tipo W)
Acciaio INOX AISI 303

Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304

Vite di pressione senza testa DIN 913 (tipo A)
Acciaio INOX AISI 304

Vite di pressione senza testa DIN 915 (tipo W)
Acciaio INOX AISI 304

RoHS

Accessorio

Barre / tubi di collegamento in acciaio INOX GN 480.1
Tubi di collegamento quadri GN 480.1
Kit di serraggio GN 511

d₁ Foro alesato per tolleranza albero h11	d₂ Tipo A	d₃ Tipo W	d₄ Filettatura di serraggio	d₅	k	l₁	l₂	l₃	l₄	s Quadro	t	Kit di serraggio per d₄

B 8	B 8	8	M 4	M 4	16	16	13	26	5,5	-	8	GN 511-M4-16
B 10	B 10	10	M 5	M 5	20	17	15,5	31,5	7	8	10	GN 511-M5-20
B 12	B 12	12	M 5	M 5	20	19	16,5	35,5	8	10	12	GN 511-M5-20
B 15	B 15	15	M 6	M 6	25	21	20	43,5	10	12	15	GN 511-M6-25
B 16	B 16	16	M 6	M 6	25	24	20	45	11	-	16	GN 511-M6-25
B 20	B 20	20	M 6	M 6	30	26	22	51	12	16	18	GN 511-M6-30
