GN 478 Tarvikkeiden puristusliittimet Alumiini

Pinta: MT - matta, puhdistettu

Standardilehti GN 478 Tulosta tämä sivu Väli Puristusliittimien käyttöesimerkki ISO-perustoleranssit

Tuotteen kuvaus

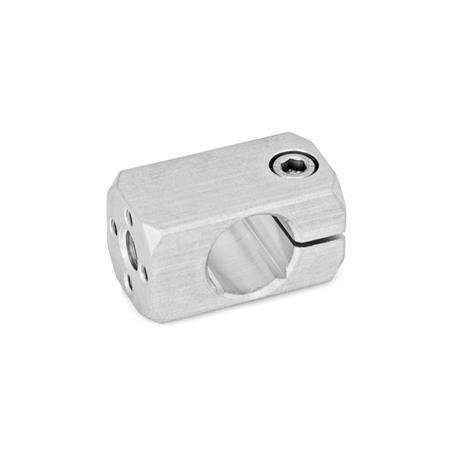

Tarvikkeiden puristusliittimet GN 478 on suunniteltu ensisijaisesti anturipidikkeiden GN 479 ja kiinnityslevyjen GN 479.1 asentamiseen. Niissä on keskikierre, ja d₁ = B15 tai suuremmalla reiällä myös lisäreikämalli 4 x M4.

Standardi lukitusruuvi on kuusiokoloruuvi, jossa on kuusiokolo ISO 4762. Se voidaan korvata kiinnitinsarjalla GN 511 (tuotekoodi, ks. mittataulukko).

Tekninen eritelmä

Asennuslukitsin
Alumiini

matta, puhdistettuMT
Anodisoitu mustaELS

Kuusiokoloruuvit ISO 4762
Ruostumaton teräs

RoHS

Lisävaruste

Kiinnitinsarjat GN 511
Ruostumaton teräs - Kiinnitysputket / Kiinnitystangot GN 480.1

GN 478 Tarvikkeiden puristusliittimet, alumiini luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Näytä / piilota sarakkeet

d₁ Reikä tarkoitettu akseli tol. h11	d₂			d₃ Lukitus kierre	k	l₁	l₂	l₃	m	s Neliö	t	Lukitusvipu d₃

B 8	M 5	-	-	M 4	14	25	13,5	11,5	-	-	7,5	GN 511-M4-14
B 10	M 5	M 6	M 8	M 5	16	30	17	13	-	8	8	GN 511-M5-16
B 12	M 5	M 6	M 8	M 5	16	32	17	15	-	10	9	GN 511-M5-16
B 15	M 6	M 8	-	M 6	20	40	20,5	19,5	14	12	12	GN 511-M6-20
B 16	M 6	M 8	-	M 6	20	40	20,5	19,5	14	-	11,5	GN 511-M6-20
B 20	M 8	M 10	-	M 6	25	45	21,5	23,5	17	16	12	GN 511-M6-25
