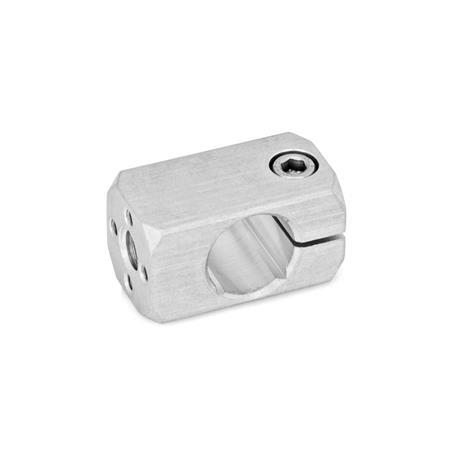

GN 478 Noix de serrage taraudées Aluminium

Finition: MT - mate, baratté

Fiche standard GN 478 Imprimer cette page Gamme Exemple d'application de noix de serrage Tolérances ISO fondamentales

Description du produit

Les noix de serrage taraudées GN 478 sont conçues essentiellement pour le montage des équerres de montage GN 479 et des plaques de retenue GN 479.1. Elles sont munies d'un filetage central et pour un alésage d₁ = B15 et plus, d'un modèle d'alésage supplémentaire 4 x M4.

La vis de serrage standard est une vis à tête cylindrique à 6 pans creux ISO 4762. Peut être remplacée par un kit de serrage GN 511 (voir tableau de dimensions pour le code d'article).

Spécifications

Collier de montage

mate, barattéMT
Anodisé noirELS

Vis à tête cylindrique ISO 4762
Inox

RoHS

Accessoire

Kits de serrage GN 511
Tubes de retenue/tiges de retenue en inox GN 480.1

GN 478 Noix de serrage taraudées, aluminium schéma

Masquer schéma technique

Options d'article/Tableau

Afficher/Masquer colonnes

d₁ Alésage pour tol. arbre h11	d₂			d₃ Serrage filetage	k	l₁	l₂	l₃	m	s Carré	t	Manette pour d₃

B 8	M 5	-	-	M 4	14	25	13,5	11,5	-	-	7,5	GN 511-M4-14
B 10	M 5	M 6	M 8	M 5	16	30	17	13	-	8	8	GN 511-M5-16
B 12	M 5	M 6	M 8	M 5	16	32	17	15	-	10	9	GN 511-M5-16
B 15	M 6	M 8	-	M 6	20	40	20,5	19,5	14	12	12	GN 511-M6-20
B 16	M 6	M 8	-	M 6	20	40	20,5	19,5	14	-	11,5	GN 511-M6-20
B 20	M 8	M 10	-	M 6	25	45	21,5	23,5	17	16	12	GN 511-M6-25
