Tuoteperhe: Ruostumaton teräs (705 Osumat) Olet tässä: Tuotteiden yleiskatsaus  >  3.1 Indeksointi, lukitseminen, pysäyttäminen tapeilla ja pallonmuotoisilla elementeillä  >  Indeksitapit  >  GN 822 Mini-indeksitapit edellinen tuote seuraavat tuote

GN 822 Mini-indeksitapit lepoasennolla ja ilman lepoasentoa

Valokuva

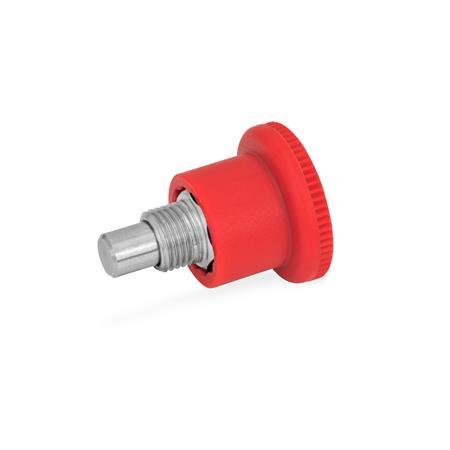

GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla Materiaali: NI - Ruostumaton teräs Tyyppi: B - ilman lepoasentoa Väri: RT - punainen, RAL 3000
Materiaali: NI - Ruostumaton teräs
Tyyppi: B - ilman lepoasentoa
Väri: RT - punainen, RAL 3000
GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla Materiaali: NI - Ruostumaton teräs Tyyppi: B - ilman lepoasentoa Väri: RT - punainen, RAL 3000 GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla Materiaali: NI - Ruostumaton teräs Tyyppi: C - lepoasennolla Väri: RT - punainen, RAL 3000 GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla Materiaali: ST - Teräs Tyyppi: B - ilman lepoasentoa Väri: RT - punainen, RAL 3000 GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla Materiaali: ST - Teräs Tyyppi: C - lepoasennolla Väri: RT - punainen, RAL 3000
Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet
Standardilehti GN 822 Tulosta tämä sivu Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

Tiedot

Mini-indeksitapit GN 822 tunnetaan pienistä mitoistaan. Ne on suunniteltu asennettaviksi ohutseinäisiin metallirakenteisiin.

Tyypissä C nuppia voi kääntää 30º indeksitapin sisäänvedon jälkeen, ja se voidaan lukita sisäänvedettyyn asentoon indeksilukolla.

Tekninen eritelmä

TeräsST
sinkitty, sinipassivoitu

Ruostumaton teräsNI
AISI 303

Jousitappi
Ruostumaton teräs AISI 303

Jousi
Ruostumaton teräs AISI 301

Nuppi muovia
Teknopolymeeri (polyamidi PA)

  • punainen, RAL 3000RTRT
  • ei irrotettava

RoHS

Tekninen piirros

3D
GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla luonnos
Piilota tekninen piirros
GN 822 Mini-indeksitapit, suojattu indeksointimekanismi, punaisella nupilla luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

Bilman lepoasentoa
Clepoasennolla
Näytä / piilota sarakkeet
d1
Tappi 0/-0,06
Reikä +0,05/+0,1		d2d3d4l1l2
min.		l3l4
min.		avainväli A/FJousikuorma N ≈
alussa
lopussa
4M 8 x 0,75211526,5553,5104,512
5M 8 x 0,75211526,5553,5104,512
6M 10 x 1251834774,512518
7M 10 x 1251834774,512518

Koonti ja hinta

Avaa 3D-konfiguraattori
Eritelmät

Pultin läpimitta d1
Tyyppi


Materiaali


Väri
RT

Valittu osa (Tilausohjeet)

Yhteensä (netto)
4,20 €
plus ALV 0,80 €
brutto 5,00 €
Varastossa
Paino: 0,014 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
73181900
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
