Minipernos de retención GN 822

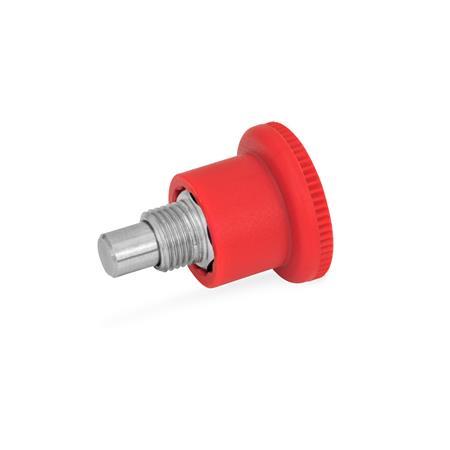

GN 822 Minipernos de retención, mecanismo de retención cubierto, con pomo rojo Material: NI - Acero inoxidable
Tipo: B - sin bloqueo de posición
Color: RT - rojo, RAL 3000

Material: NI - Acero inoxidable
Tipo: B - sin bloqueo de posición
Color: RT - rojo, RAL 3000

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable

Ficha técnica GN 822 Imprimir esta página Características del acero inoxidable

Descripción del producto

Los minipernos de retención GN 822 se caracterizan por sus pequeñas dimensiones. Se han diseñado para su instalación en construcciones de chapa fina.

En el tipo C, el pomo se puede girar 30° después de retraer el pasador, reteniéndolo en el estado "retraído" mediante el bloqueo de posición.

Especificación

AceroST
Zincado, pasivado azul

Acero inoxidableNI
AISI 303

Pasador del perno
Acero inoxidable AISI 303

Muelle
Acero inoxidable AISI 301

Pomo de plástico
Tecnopolímero (poliamida PA)

rojo, RAL 3000RT
no desmontable

RoHS

d₁ Pasador 0/-0,06 Orificio +0,05/+0,1	d₂	d₃	d₄	l₁	l₂ mín.	l₃	l₄ mín.	A/F	Carga del muelle en N ≈ inicial	final

4	M 8 x 0,75	21	15	26,5	5	5	3,5	10	4,5	12
5	M 8 x 0,75	21	15	26,5	5	5	3,5	10	4,5	12
6	M 10 x 1	25	18	34	7	7	4,5	12	5	18
7	M 10 x 1	25	18	34	7	7	4,5	12	5	18

GN 822 Minipernos de retención con y sin bloqueo de posición
