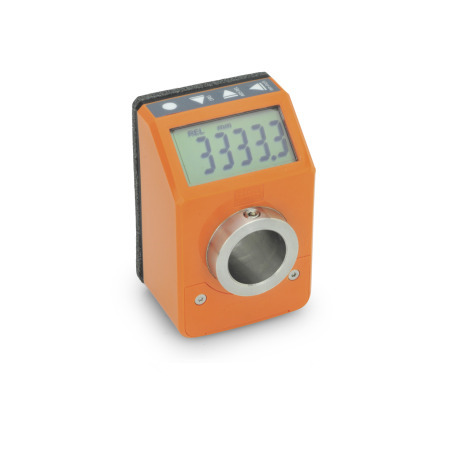

GN 9053 Asennonilmaisimet elektroninen, LCD-näytöllä

Original design
code: DD52R-E
Väri: OR - oranssi, RAL 2004, kiiltävä

Napsauta muunnelman kuvaa nähdäksesi sen tuotteen päänäyttöalueella tai käytä sarkainnäppäimiä selataksesi tuoteversioita

Ruostumaton-teras

Ruostumattomasta teräksestä valmistetut tuotteet

Korroosionkestävästä ruostumattomasta teräksestä valmistetut standardiosat on suunniteltu käytettäviksi elintarvikesektorilla, kemianteollisuudessa, aggressiivisissa olosuhteissa tai ulkotiloissa.

  • korroosion kestävä
  • tarkasti sopiva
  • ympäristöystävällinen
Näytä kaikki ruostumattomat terästuotteet

Tuotteen kuvaus

Elektroniset asennonilmaisimet GN 9053 LCD-näytöllä ovat erityisen monipuolisia ja niillä voidaan valita lähes kaikki laskentavaihtoehdot suoraan laitteesta toimintanäppäimillä. Näytön vaatima virta saadaan pitkäikäisestä akusta.

Ilmaisimet liitetään suoraan karaan niiden ontolla akselilla, momenttituki määrittää asennuspaikan sijainnin. Tällä tavalla asennettuina ilmisimat havaitsevat karan pyörivän liikkeen ja näyttävät vastaavan arvon näytössä.

Molemmat kotelon osat on ultraäänihitsattu, joten kotelo on erittäin tiivis, tukeva ja kompakti.

Vaahtokumitiiviste ehkäisee tärinän välittymisen ja toimii myös tiivisteenä.

Tekninen eritelmä

  • Kotelo
    Muovi (polyamidi PA)
    • oranssi, RAL 2004, kiiltäväOROR
    • harmaa, RAL 7035, kiiltäväGRGR
    • mustanharmaa, RAL 7021, kiiltäväSGSG
    • sininen, RAL 5005, shiny finishBLBL
    • sininen, RAL 5005, shiny finishBLBL
    • lämpötilankestävyys enintään 50 ºC
    • öljyn ja liuottimen kestävä

  • LCD-näyttö
    6 numeroa ja erikoismerkit

  • Ontto akseli
    Ruostumaton teräs AISI 304

  • Tiiviste
    O-rengas
    Kumi NBR (Perbunan®)
    (vain tunnistenumerolle 2)

RoHS

Lisävaruste

Sovitinholkit GN 952.1
Kiinnityslevyt GN 9053.6
Säätönupit GN 957 (asennonilmaisimille)
Säätönupit GN 957.1

Tilauksesta

  • Kotelo
    Muovi (polyamidi PA)
    mustanharmaa, RAL 7021
Piilota tekninen piirros
GN 9053 Asennonilmaisimet, 6 numeroa, elektroninen, LCD-näytöllä luonnos

Tuotevaihtoehdot / Taulukko

Tunnistenro.

1Suojausluokka IP 65
2Suojausluokka IP 67

Koonti ja hinta

Tunnistenro.


Väri
sininen
harmaa
oranssi
mustanharmaa
Tunnistenro.


Väri
sininen
harmaa
oranssi
mustanharmaa

Määritettävät näyttöasetukset

Elektronisten asennonilmaisimien erityisenä etuna on niiden ohjelmoitavuus. Laitteeseen voidaan asettaa suoraan melkein kaikki halutut laskentavaihtoehdot toimintapainikkeita käyttäen.

Seuraavat asetukset voidaan määrittää käyttämällä 4 toimintapainiketta:

  • Inkrementaalisen tai absoluuttisen mittaustilan valinta
  • Mittayksiköiden vaihtaminen (mm, tuuma tai aste)
  • Laskurin nollaaminen tai poikkeama-arvon asettaminen
  • Näytön arvon vaihtaminen yhden kierroksen jälkeen
  • Resoluution muuttaminen, toisin sanoen näytettyjen desimaalipaikkojen lukumäärän muuttaminen
  • Pyörintä- tai laskentasuunnan muuttaminen
  • Näytön suunnan muuttaminen (asennussuunnan perusteella)
  • Suurimman pyörintänopeuden asettaminen

Toimituslaajuuteen sisältyy litiumakku, jonka käyttöikä on enintään 5 vuotta. Akun vaihtohetkestä ilmoitetaan näytössä olevalla symbolilla. Akun vaihtaminen on helppoa - vain etukansi täytyy irrottaa.
Asennonilmaisimia on saatavissa suojausluokassa IP 65 tai IP 67 ja ne sopivat käytettäviksi vastaavissa ympäristöolosuhteissa.

Asennusohjeet ja tarvikkeet

Elektroniset asennon ilmaisimet GN 9053 ovat hyvin samantapaisia kuin mekaaniset asennonilmaisimet GN 953 / GN 953.2 ja voidaan myös korvata viimeksi mainituilla. Ks. myös Asennonilmaisinten selvitykset.

Kun asennonilmaisinta asennetaan, tarvitaan asianmukaisesti sijoitettu asennusreikä momenttituelle.

Jos asennonilmaisinta käytetään pienemmillä akselin läpimitoilla, onton akselin läpimitta Ø 20 H7 voidaan pienentää sovitinholkilla GN 952.1.

9ef3cac6-a1f0-4737-b29a-9970941ba26b 947816c0-9b6a-431d-9a4f-297da9482a48

Kiinnityslevyjä GN 9053.6 voi käyttää karojen kiinnittämiseen säädön jälkeen, jotta ne voidaan lukita itsenäisen tai tahattoman kääntymisen varalta.

Jos säätönupin asentamisen lisäksi tarvitaan alentamista, saatavissa on GN 957 säätönupit, joissa molemmat toiminnot yhdistyvät yhdessä ainoassa elementissä.

b50144e3-62b1-4490-9c03-2831c8afc7ed ecc6088b-676b-40b4-84fe-81ee40a9477f

Turvallisuusohje

Asentamisen, käytön aloittamisen ja käytön aikana tulee noudattaa käyttöohjeiden tietoja. Ne toimitetaan tuotteen mukana tai digitaalisesti tuotesivulla osoitteessa ganternorm.com.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
165,60
plus ALV 31,46 €
brutto 197,06 €
Varastossa
ELESA Code: CE.99052
Kuvaus: DD52R-E-SST-IP65-C2
Paino: 0,129 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
90318080
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
