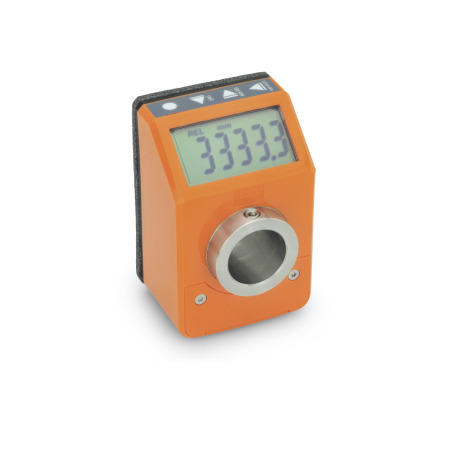

GN 9053 Stellungsanzeiger Kunststoff, 6-stellig, elektronisch, LCD-Display

Original design
code: DD52R-E
Farbe: OR - orange, RAL 2004, glänzend

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen

Produktbeschreibung

Elektronische Stellungsanzeiger GN 9053 mit LCD-Anzeige sind extrem flexibel einsetzbar. Nahezu jede gewünschte Zähloption kann direkt am Gerät über die Bedientasten eingestellt werden. Die für die Anzeige notwendige Energieversorgung wird durch eine Longlife-Batterie sichergestellt.

Über Ihre Hohlwelle werden sie direkt auf die Spindel geklemmt, wobei die Drehmomentabstützung die Position zur Anbauumgebung herstellt. So montiert erfassen sie dann die Spindeldrehbewegung, die als entsprechender Anzeigewert am Display angezeigt wird.

Die beiden Gehäuseelemente sind durch Ultraschall verschweißt, dadurch ist das Gehäuse besonders dicht, stabil und kompakt.

Die Moosgummidichtung verhindert die Übertragung von Vibrationen und dient ebenfalls zur Abdichtung.

Ausführung

Gehäuse
Kunststoff, Polyamid (PA)

  • Farbe
    • orange, RAL 2004, glänzendOROR
    • grau, RAL 7035, glänzendGRGR
    • schwarzgrau, RAL 7021, glänzendSGSG
    • blau, RAL 5005, glänzendBLBL
  • Einsatztemperatur 0 °C bis +50 °C
  • öl- und lösungsmittelbeständig

LCD-Display
6-stellig und Sonderzeichen


Hohlwelle
Edelstahl 1.4301


O-Ring bei Kennziffer 2
Acrylnitril-Butadien-Kautschuk (NBR)


RoHS

Zubehör

Reduzierbuchsen GN 952.1
Klemmplatten GN 9053.6
Drehknöpfe GN 957
Drehknöpfe GN 957.1

Technische Zeichnung ausblenden
GN 9053 Stellungsanzeiger, Kunststoff, 6-stellig, elektronisch, LCD-Display Skizze

Artikelvarianten / Tabelle

Kennziffer

1Schutzart IP 65
2Schutzart IP 67

Artikelauswahl und -konfiguration

Kennziffer


Farbe
blau
grau
orange
schwarzgrau
Kennziffer


Farbe
blau
grau
orange
schwarzgrau

Einstellbare Anzeigeoptionen

Der besondere Vorteil der elektronischen Stellungsanzeiger liegt in ihrer Programmierbarkeit. Nahezu jede gewünschte Zähloption kann direkt am Gerät über die Funktionstasten eingestellt werden.

Mit den 4 Funktionstasten können folgende Einstellung vorgenommen werden:

  • Wahl von inkrementellem oder absolutem Mess-Modus
  • Änderung der Maßeinheit (mm, Inch oder Grad)
  • Zurücksetzung des Zählers bzw. Einstellung eines Offset-Wertes
  • Änderung des Anzeigewertes nach einer Umdrehung
  • Änderung der Auflösung, d. h. der Anzahl der angezeigten Dezimalstellen
  • Änderung der Dreh- bzw. Zählrichtung
  • Änderung der Display-Ausrichtung (in Abhängigkeit der Einbaulage)
  • Einstellung der maximalen Drehgeschwindigkeit

Die verwendete Lithium-Batterie ist im Lieferumfang enthalten und hat eine Lebensdauer von bis zu 5 Jahren. Die Notwendigkeit eines Austausches der Batterie wird durch ein Symbol auf dem Display angezeigt. Der Austausch kann leicht, durch Entfernen der Frontabdeckung, durchgeführt werden.
Die Stellungsanzeiger verfügen wahlweise über die Schutzart IP 65 oder IP 67 und sind für entsprechende Umgebungsbedingungen geeignet.

Montagehinweise und Zubehör

Die elektronische Stellungsanzeiger GN 9053 mit LCD-Anzeige sind bezüglich der Montagemöglichkeit und dem äußeren Aufbau den mechanischen Stellungsanzeigern GN 953 / GN 953.2 sehr ähnlich und können diese normalerweise ersetzen. Siehe hierzu „Erläuterungen zu Stellungsanzeiger".

Zur Montage des Stellungsanzeigers wird für die Drehmomentabstützung eine entsprechend angeordnete Aufnahmebohrung benötigt.

Wird der Stellungsanzeiger mit kleineren Wellendurchmessern eingesetzt, kann der Hohlwellendurchmesser Ø 20 H7 mit Reduzierbuchsen GN 952.1 verringert werden.

9ef3cac6-a1f0-4737-b29a-9970941ba26b 947816c0-9b6a-431d-9a4f-297da9482a48

Mit Klemmplatten GN 9053.6 können Spindeln nach dem Verstellen geklemmt und damit gegen selbsttätiges oder unbeabsichtigtes Verdrehen gesichert werden.

Soll reduziert und gleichzeitig ein Drehknopf angebaut werden, stehen Drehknöpfe GN 957 zur Auswahl, die beide Funktionen in einem Element vereinen.

b50144e3-62b1-4490-9c03-2831c8afc7ed ecc6088b-676b-40b4-84fe-81ee40a9477f

Sicherheitshinweise

Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei und wird auf ganternorm.com digital bereitgestellt.

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
165,60
zzgl. ges. Mehrwertsteuer 31,46 €
brutto 197,06 €
Sofort lieferbar
ELESA Code: CE.99052
Beschreibung: DD52R-E-SST-IP65-C2
Gewicht: 0,129 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
90318080
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
