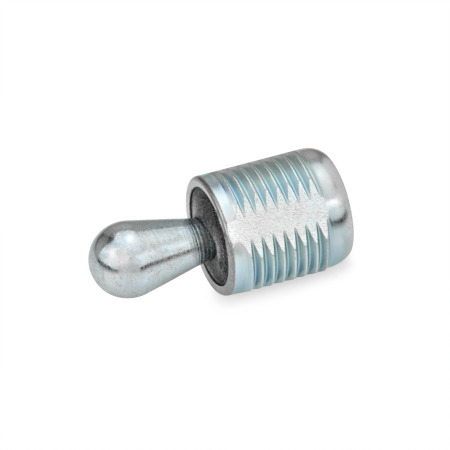

GN 713 Lukitustapit, sivuttaismalli Teräs, kierteellä

Tyyppi: SB - Lukitustappi terästä, tiivisteellä

Standardilehti GN 713 Tulosta tämä sivu Muovin ominaisuudet

Tuotteen kuvaus

Jousikuormitetut sivuttaismalliset GN 713 -lukitustapit ovat monipuolisia ja käytännöllisiä elementtejä työkappaleiden pitelemiseen, kohdistamiseen ja kiinnittämiseen.

Ne korvaavat kalliimmat vaihtoehdot, säästävät tilaa ja ne on helppo asentaa. Tapin ulkonevaa korkeutta voi säätää kierteisellä rungolla.

Asennuksen helpottamiseksi on saatavissa sopiva asennustyökalu GN 713.1 (ks. taulukko).

Tekninen eritelmä

Kotelo
Teräs
sinkitty, sinipassivoitu

Lukitustappi
Teräs, karkaistu
sinkitty, sinipassivoitu

Painejouset
Sivusuuntainen voima harmaa
Ruostumaton teräs AISI 301
Sivusuuntainen voima musta
Jousiteräs mustattu
Sivusuuntainen voima hopea
Jousiteräs sinkitty, sinipassivoitu

Tiiviste
Kloropreenikumia (CR)

RoHS

Lisävaruste

Asennustyökalut GN 713.1 (Code no. see table)

GN 713 Sivuttaismalliset lukitustapit, teräs, kierteellä luonnos

Piilota tekninen piirros

Tuotevaihtoehdot / Taulukko

Tyyppi

SB	Lukitustappi terästä, tiivisteellä
SA*	Lukitustappi terästä, ilman tiivistettä

Näytä / piilota sarakkeet

d₁	Sivusuuntainen voima F₀ N ≈ l₂			l₁ -2			d₂	a₁	a₂

5	20	50	100	11,5	19	26,5*	M 12	2,5	5,7
6	40	75	100	11,5	19	26,5*	M 12	3	7,7
10	100	150	205	18	31,5	45*	M 18 x 1,5	5	10,7

Näytä / piilota sarakkeet

d₁	k	l₂	l₃	s	w	x₁	x₂	Koodinro. haka-avaimelle

5	1.5 x 45°	6,7	6	10	1,6	1,7	1,3	GN 713.1-5.6
6	1.5 x 45°	10,7	10	10	1,8	1,9	1,4	GN 713.1-5.6
10	2 x 45°	16,7	16	16	3,2	3,4	2,7	GN 713.1-10

* ei saatavissa varastosta, vaatii vähimmäistilausmäärän

Koonti ja hinta

Tekniset ja asennusohjeet


				Asennusreiän sijainti saadaan tuloksena työkappaleen pituudesta lm lisättyä reiän poikkeamalla m, mikä lasketaan seuraavalla tavalla: w = Lukitustapin suurin liikeväli t = Työkappaleen korkeus m = Reiän poikkeama
				Tapaus 1: Työkappaleen korkeus t on suurempi kuin kartion korkeus l₃ `m = d~1~/2 - w/2` Tapaus 2: Työkappaleen korkeus t on pienempi kuin kartion korkeus l₃ `m = d~1~/2 - (l~3~ - t) x 0,123`
Jos asennusreiän sijainti määritellään esitetyn mukaisesti, saavutetaan sivutyöntötapin täydellinen liike työkappaleen toleranssin kattamiseksi. Tapauksessa 1 sivusuuntainen kiinnitysvoima yhdistyy alaspäin suuntautuvaan vetoon, joka puristaa työkappaleen kosketuspintaa vasten.

Asentamiseen suositellaan asennustyökalun GN 715.1 tai asennustyökalun GN 713.1 käyttämistä. Epäkeskiset holkit GN 715.2 auttavat sivutyöntötappien GN 714 / GN 715 asentamisessa. Niiden avulla voidaan sivutyöntötappeja säätää kaikkein parhaaseen kiinnitysasentoon, esim. työkappaleen suurempien toleranssivälien ylittämiseen.

Valittu osa (Tilausohjeet)

Osan numero

Yhteensä (netto)

7,78 €

plus ALV 1,48 €
brutto 9,26 €

Varastossa

Paino: 0,003 kg

Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0

RoHS: Kyllä

Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).

Tullitariffinumero

73181900

Huomioi määräalennukset.

Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €

Lukumäärä

Kaikki hinnat ovat hintaluettelomme nro 56 mukaisia, voimassa alkaen 1. syyskuu 2024, plus ALV vain Saksan tapauksessa.
