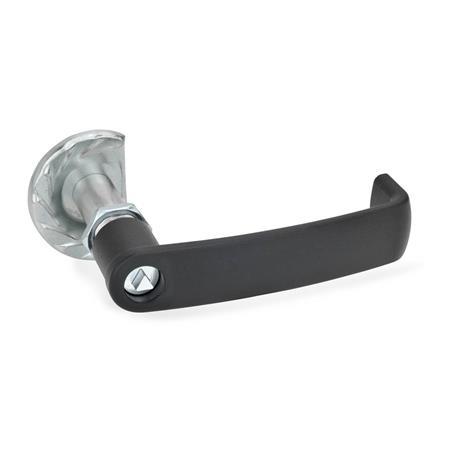

GN 119.3 Salpalukot U-kahvalla kääntösalvalla

Tyyppi: DK - Kolmion kanssa
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

Napsauta muunnelman kuvaa nähdäksesi sen tuotteen päänäyttöalueella tai käytä sarkainnäppäimiä selataksesi tuoteversioita

Tuotteen kuvaus

U-kahvalla varustettuja salpalukkoja GN 119.3 käytetään silloin, kun käyttötarkoitus vaatii sekä lukitusmekanismin että kahvan. Ne lukitsevat kääntämällä niitä myötäpäivään (oikealle), mikä liikuttaa kääntösalpaa ovenkehyksen takana lukittuun asentoon. Salpalukoilla on 10 mm sisäänvetomarginaali, joten niitä voidaan käyttää yhdessä esimerkiksi tiivisteiden kanssa.

Erilaiset käyttöpultit ja välikappaleet mahdollistavat kiinnitysvälin A1...A9, 17-65 mm.

U-kahva integroidulla kääntösalvalla on miellyttävästi muotoiltu ja kustannustehokas vaihtoehto.

Tekninen eritelmä

  • U-kahva
    Sinkkivalu
    muovipinnoitettu
    musta, RAL 9005, teksturoitu viimeistelySWSW
    hopea, RAL 9006, teksturoitu viimeistelySRSR

  • Kääntösalpa
    Teräslevy
    sinkitty, sinipassivoitu

  • Välikappale
    Alumiini

  • muut osat
    Teräs
    sinkitty, sinipassivoitu

RoHS

Lisävaruste

Hylsyavaimet GN 119.2

Piilota tekninen piirros
GN 119.3 Salpalukot U-kahvalla luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

DKKolmion kanssa
VK7Toiminta neliökaralla A/F7
VK8Toiminta neliökaralla A/F8
VDEToiminta kaksoiskärjellä
Näytä / piilota sarakkeet
Kiinnitysalue A1 ... A9
(Ovi paksuus + kehyksen paksuus)
A 1 (l=35)A 2 (l=40)A 3 (l=45)A 4 (l=50)A 5 (l=55)A 6 (l=60)A 7 (l=65)A 8 (l=70)A 9 (l=75)
17 ... 2522 ... 3027 ... 3532 ... 4037 ... 4542 ... 5047 ... 5552 ... 6057 ... 65

Koonti ja hinta

Tyyppi




Kiinnityspiste A KB
Pinta
hopea
musta
Tyyppi




Kiinnityspiste A KB
Pinta
hopea
musta

Tekniset ja kokoonpano-ohjeet

Sketch Mounting Holes GN 119.3

Kääntämällä salpaa myötäpäivään (oikealle) porrastettu kääntösalpa liikkuu ylöspäin oven kehyksen takana ja vetää ovea sisäänpäin.

Kääntösalvan suuri vetoalue (10 mm) mahdollistaa näiden lukkojen käyttämisen tiivistenauhoilla varustetuissa ovissa. Kun valitaan kiinnitysväliä “A”, tiivisteen paksuus joudutaan ehkä ottamaan huomioon.

Asentamista varten oveen tulee tehdä kaksi reikää oheisten piirustusten mukaisesti.

Lukkokotelo ja ennalta koottu käyttöpultti sijoitetaan reikään etupuolelta ja kiinnitetään paikalleen takapuolelta asennusmutterilla. Välikappale ja kääntösalpa työnnetään sitten peräkkäin käyttöpultille takapuolelta ja kiinnitetään kuusiokantaruuvilla.

Tarvittavat asennusreiät tehdään ovipaneeliin yleensä poraamalla, lävistämällä tai laserkoneistuksella sarjatuotannossa.

Valittu osa (Tilausohjeet)

Yhteensä (netto)
20,78
plus ALV 3,95 €
brutto 24,73 €
Varastossa
sis. materiaaliveloituksen: 0,67 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,407 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
83089000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
