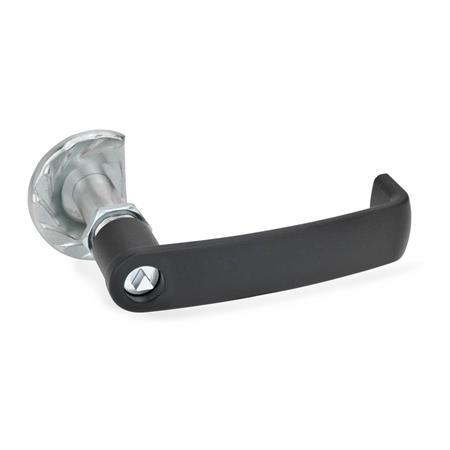

Türverriegelungen mit Bügelgriff GN 119.3 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, noch einen Haltegriff erfordert. Sie verriegeln durch eine Drehung der Betätigung im Uhrzeigersinn (Rechtsdrehung), welche den Türriegel in die Schließposition hinter den Rahmen bewegt. Die Verriegelungen verfügen über einen Anzugsbereich von 10 mm, sodass diese z. B. auch in Verbindung mit Abdichtungen eingesetzt werden können.
Durch verschieden abgestufte Betätigungsbolzen und Distanzhülsen, lässt sich ein Klemmbereich A1...A9 von 17 bis 65 mm abdecken.
Der Bügelgriff mit integriertem Türriegel stellt insgesamt eine formschöne, preisgünstige Lösung dar.
Bügelgriff
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR
Türriegel
Stahlblech verzinkt, blau passiviert
Betätigungsbolzen
Stahl verzinkt, blau passiviert
Distanzhülse
Aluminium
Sonstige Teile
Stahl verzinkt, blau passiviert
RoHS
| DK | mit Dreikant |
| VK7 | mit Vierkant |
| VK8 | mit Vierkant |
| VDE | mit Doppelbart |
| Klemmbereich A1 ... A9 (Türbreite + Zargenbreite) | ||||||||
|---|---|---|---|---|---|---|---|---|
| A 1 (l=35) | A 2 (l=40) | A 3 (l=45) | A 4 (l=50) | A 5 (l=55) | A 6 (l=60) | A 7 (l=65) | A 8 (l=70) | A 9 (l=75) |
| 17 - 25 | 22 - 30 | 27 - 35 | 32 - 40 | 37 - 45 | 42 - 50 | 47 - 55 | 52 - 60 | 57 - 65 |
|
Durch Drehen der Verriegelung im Uhrzeigersinn (Rechtsdrehung) greift der stufenförmig ausgebildete Türriegel hinter die Zarge und zieht die Tür zu. Durch den großen Anzugsbereich von 10 mm lassen sich auch Türen mit Dichtungen problemlos verriegeln. Bei der Auswahl des Klemmbereiches A ist die Dichtung bei Bedarf entsprechend zu berücksichtigen. Zur Montage wird die Tür mit zwei Bohrungen gemäß einer der beiden Skizzen versehen. Das Verschlussgehäuse mit dem bereits montierten Betätigungsbolzen wird von vorne durch die Bohrung gesteckt und mit der Befestigungsmutter von der Rückseite verschraubt. Distanzhülse und Türriegel werden anschließend nacheinander von der Rückseite auf den Bolzen aufgeschoben und mit der Sechskantschraube befestigt. Die benötigten Montagebohrungen im Türblatt werden in der Serienfertigung üblicherweise durch Bohren, Stanzen oder Lasern erzeugt. |
||||||||||
