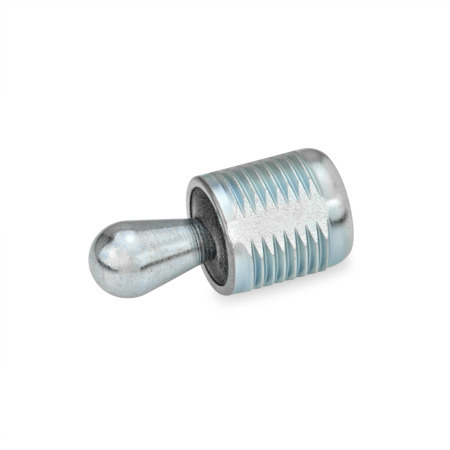

Seitendruckstücke GN 713

d₁	Seitendruckkraft F₀ in N ≈ bei l₂	l₁ -2	d₂	a₁	a₂

5	20	50	100	11,5	19	26,5*	M 12	2,5	5,7
6	40	75	100	11,5	19	26,5*	M 12	3	7,7
10	100	150	205	18	31,5	45*	M 18 x 1,5	5	10,7

d₁	k	l₂	l₃	s	w	x₁	x₂	Artikel-Nr. für Einschraubwerkzeug

5	1.5 x 45°	6,7	6	10	1,6	1,7	1,3	GN 713.1-5.6
6	1.5 x 45°	10,7	10	10	1,8	1,9	1,4	GN 713.1-5.6
10	2 x 45°	16,7	16	16	3,2	3,4	2,7	GN 713.1-10

Konstruktions- und Montagehinweise


				w = Verstellweg des Druckstiftes F =Seitendruckkraft in N F0 = Anfangsdruck 1,1 x F₀ = Enddruck a₂-a₁ = Bereich, in dem der Druckpunkt (Werkstückkante) liegen soll x = Abstand Mittelachse – Druckpunkt bei w/2 x₁ für obersten Druckpunkt (a₁) x₂ für untersten Druckpunkt (a₂) l₀ = Abstand Festanschlag – Bohrung Seitendruckstück l₀ = l_m + x l_m = mittlere Werkstücklänge (l_max + l_min) / 2 Bei Druckpunkten (Werkstückhöhen), die zwischen a₁ und a₂ liegen, ergibt sich eine Kraftkomponente nach unten. Gleichzeitig ist für x ein Wert zwischen x₁ und x₂ einzusetzen (interpolieren).
				Bei Beachtung obiger Angaben ist gewährleistet, dass der gesamte Verstellweg des Seitendruckstückes zum Ausgleich der Werkstücktoleranz zur Verfügung steht.
				Zur Montage der Seitendruckstücke empfiehlt sich die Verwendung von Montagedorne GN 715.1 oder Einschraubwerkzeuge GN 713.1.
