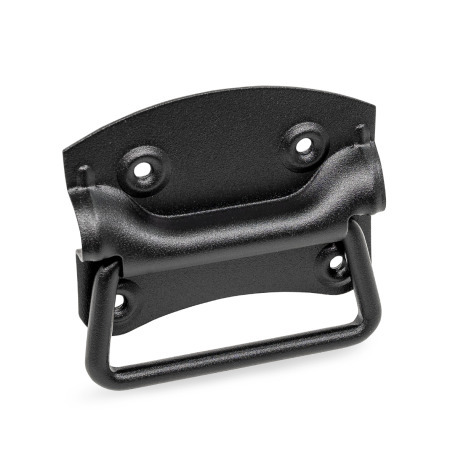

GN 3136 Maniglie ripiegabili Acciaio/Acciaio INOX

GN 3136 Maniglie ripiegabili, acciaio/acciaio INOX Materiale: ST - Acciaio
Materiale: ST - Acciaio

Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto

Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Le maniglie ripiegabili GN 3136 sono utilizzate per aprire cassetti o sollevare scatole e contenitori. Durante l'uso, la maniglia girevole colpisce il corpo di contenimento in lamiera a circa 90° e poi ritorna in posizione di arresto per gravità.

Il design semplice consente tolleranze maggiori per i pezzi stampati e curvi. Pertanto, nella progettazione è necessario prendere in considerazione misure di compensazione adeguate.

Specifiche

AcciaioST

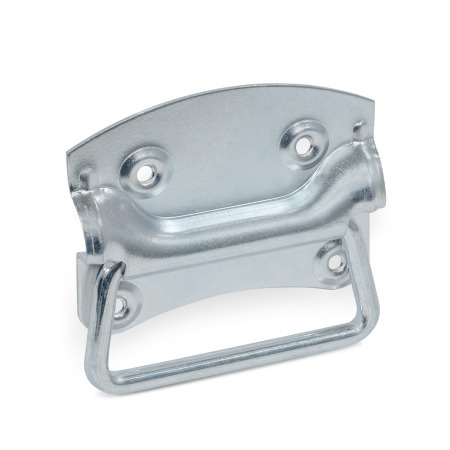

Zincate, passivate blu


Acciaio INOXNI AISI 304
Finitura liscia


RoHS

Nascondi disegno tecnico
GN 3136 Maniglie ripiegabili, acciaio/acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

ACon fori svasati
Mostra / Nascondi colonne
l1
Acciaio

Acciaio INOX
l2d1
Per viti a testa svasata
d2h1h2l3m1m2m3m4s
85-705,5M 46,5124475654545101,25
100100805,5M 4 / M 57,514529575524422,51,5
120-955,5M 57,51554103,5967055201,5
135-1106,4M 61015651231057573221,75

Selezione e configurazione articolo

Lunghezza l1 (Acciaio)
Lunghezza l1 (Acciaio INOX)
Lunghezza l2
Tipo

Materiale


Lunghezza l1 (Acciaio)
Lunghezza l1 (Acciaio INOX)
Lunghezza l2
Tipo

Materiale


Parte selezionata (Come ordinare)

Totale (netto)
2,16
più IVA 0,41 €
lordo 2,57 €
In magazzino
Peso: 0,101 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83024900
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
