GN 6341 Rondelle

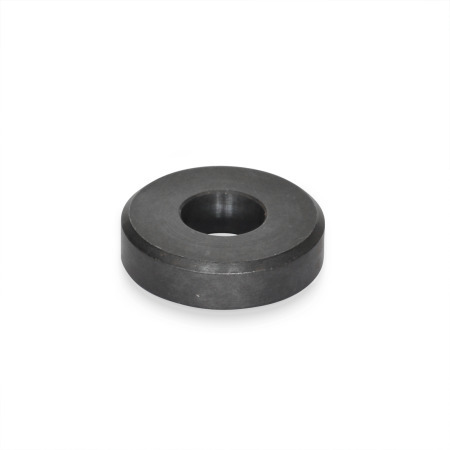

Foto

GN 6341 Rondelle, acciaio Finitura: ZB - Zincato, passivato blu
Tipo: B - Con foro alesato per vite a testa svasata
Finitura: ZB - Zincato, passivato blu
Tipo: B - Con foro alesato per vite a testa svasata
GN 6341 Rondelle, acciaio Finitura: ZB - Zincato, passivato blu
Tipo: B - Con foro alesato per vite a testa svasata GN 6341 Rondelle, acciaio Finitura: BT - Brunito
Tipo: A - Con foro alesato cilindrico GN 6341 Rondelle, acciaio Finitura: BT - Brunito
Tipo: B - Con foro alesato per vite a testa svasata GN 6341 Rondelle, acciaio Finitura: ZB - Zincato, passivato blu
Tipo: A - Con foro alesato cilindrico

Descrizione del prodotto

Informazioni

Le rondelle GN 6341 vengono utilizzate principalmente nella costruzione di macchine e attrezzature quando le rondelle DIN 125, DIN 9021 e DIN 6340 non sono più in grado di soddisfare le esigenze.

In particolare, la versione per viti a testa svasata (tipo B) è particolarmente indicata per collegamenti a vite stabili con un'altezza costruttiva ridotta.

Specifiche

AcciaioST

  • Tornito
  • BrunitoBTBT
  • Zincato, passivato bluZBZB

RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 6341 Rondelle, acciaio disegno

Opzioni articolo / Tabella

Form

ACon foro alesato cilindrico
BCon foro alesato per vite a testa svasata
Mostra / Nascondi colonne
d1 +0,5/+0,2d2d3s
410138,42,5
5131610,53
6152012,64
8202616,85
102532216,5
12304025,27,5

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Materiale

Diametro interno d1
Diametro esterno d2
Tipo


Finitura
BT
ZB

Parte selezionata (Come ordinare)

Totale (netto)
0,88
più IVA 0,17 €
lordo 1,05 €
In magazzino
Peso: 0,001 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73182200
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
