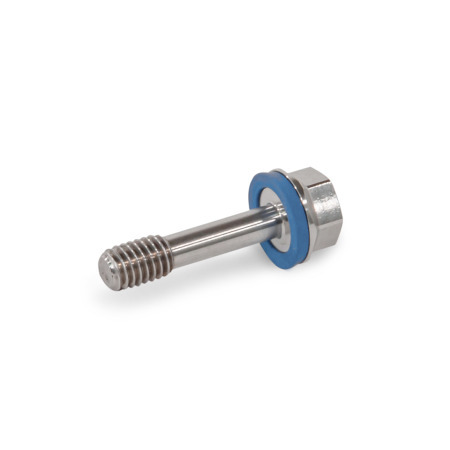

GN 1582 Viti Acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design

Foto

GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm) Materiale (anello di tenuta): H - H-NBR
Finitura: PL - Finitura lucida (Ra < 0,8 µm)
Materiale (anello di tenuta): H - H-NBR
GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm) Materiale (anello di tenuta): H - H-NBR GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design Finitura: MT - finitura matte (Ra < 0,8 µm) Materiale (anello di tenuta): E - EPDM GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design Finitura: MT - finitura matte (Ra < 0,8 µm) Materiale (anello di tenuta): H - H-NBR GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design Finitura: PL - Finitura lucida (Ra < 0,8 µm) Materiale (anello di tenuta): E - EPDM
Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Hygienic-Design

Famiglia di prodotti Hygienic Design

Le parti standard della famiglia "Hygienic Design" sono contrassegnate dall'icona HD. Combinano un'elevata qualità superficiale, l'assenza di spazi morti, superfici esterne senza cavità e aree di avvitamento sigillate. Un concetto di tenuta basato su calcoli FEM garantisce una pressione di contatto affidabile dopo l'installazione.

  • adatte all'uso in aree sensibili dal punto di vista igienico
  • pulizia rapida e semplice
  • senza spazi morti grazie alle guarnizioni funzionali
  • certificate secondo le linee guida EHEDG
Mostra tutti i prodotti Hygienic Design
FDA

A norma FDA

Scheda Tecnica GN 1582 Stampa questa pagina Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le viti GN 1582 con testa a basso profilo sono certificate secondo le linee guida EHEDG e quindi ideali per l'uso in aree dove è richiesto un alto grado di igiene. Il perno incassato d4 impedisce che possano sfilarsi. Pertanto la modalità di montaggio rispetta la direttiva macchine 2006/42/CE.

Durante l'uso, invece di un tipico foro filettato e alesato, è necessario predisporre fori con filettatura d1 su ciascuno dei due elementi da montare. Inoltre dovrà essere praticato un foro d5 su uno o su entrambi i lati. A seconda della versione e della lunghezza di bloccaggio a1 ... a3 del componente da fissare, sono disponibili diverse opzioni di montaggio. In alternativa è possibile usare una rondella supplementare montata sul codolo sottile d4.

Specifiche

Vite
Acciaio INOX AISI 316L

  • finitura matte (Ra < 0,8 µm)MT
  • Finitura lucida (Ra < 0,8 µm)PL

Anello di tenuta

  • H-NBRH
    Temperatura di esercizio -25 °C a +150 °C
  • EPDME
    Temperatura di esercizio -40 °C a +120 °C
  • Blu
  • Durezza 85±5 Shore A
  • Conforme FDA

RoHS

Accessorio

Anelli di tenuta GN 7600

Su richiesta

  • con FKM anello di tenuta (gomma al fluoro) F

Disegno tecnico

3D
GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design disegno
Nascondi disegno tecnico
GN 1582 Viti, acciaio INOX, con perno incassato per protezione antisfilamento, Hygienic Design disegno

Opzioni articolo / Tabella

N° identificativo

1Senza rondella supplementare
Mostra / Nascondi colonne
d1l1a1a2a3d2d3d4d5kl2l3A/F
M 5202.5-66-10.510.5-141111,845,5762,58
M 5256-1111-1414-191111,845,5762,58
M 6253-77-1313-171313,84,86,57,58310
M 6307-1212-1717-221313,84,86,57,58310
M 8304-88-1616-201616,86,58,58,510413
M 8408-1818-2525-301616,86,58,58,510413
M 10405-1414-1919-281919,88,210,59,512516
M 105014-2424-2828-381919,88,210,59,512516

Selezione e configurazione articolo

Apri configuratore 3D
d1
Lunghezza l1
Finitura
Materiale (anello di tenuta)


N° identificativo

Parte selezionata (Come ordinare)

Totale (netto)
9,27 €
più IVA 1,76 €
lordo 11,03 €
In magazzino
Peso: 0,005 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73181575
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
