Sie sind hier: Produktübersicht  >  1.1 Bedienen mit Griffen und Knöpfen  >  Drehbare Griffe  >  GN 319.5 Drehbare Kugelknöpfe vorheriges Produkt nächstes Produkt

GN 319.5 Drehbare Kugelknöpfe Kunststoff, Achsteil Edelstahl

Produktbild

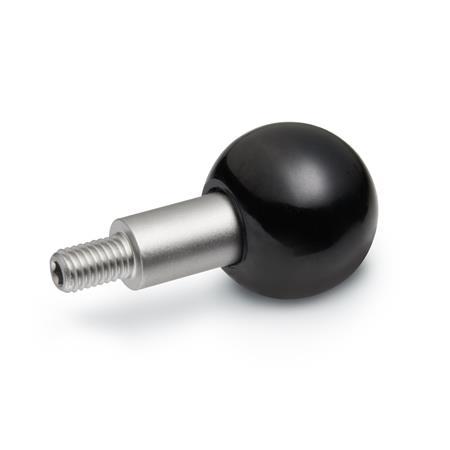

GN 319.5 Drehbare Kugelknöpfe, Kunststoff / Edelstahl Form: A - mit Gewindezapfen
Form: A - mit Gewindezapfen
GN 319.5 Drehbare Kugelknöpfe, Kunststoff / Edelstahl Form: A - mit Gewindezapfen GN 319.5 Drehbare Kugelknöpfe, Kunststoff / Edelstahl Form: B - mit Innengewinde
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 319.5 Diese Seite drucken Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Drehbare Kugelknöpfe GN 319.5 werden vorzugsweise eingesetzt, wenn der "Zugriff" in Achsrichtung erfolgt, z.B. bei vertikalem Anbau von Handrädern.

Ausführung

Knopf
Kunststoff, Phenolharz (PF)

  • Einsatztemperatur bis 110 °C
  • schwarz, glänzend

Achsteil
Edelstahl 1.4305
matt gestrahlt

RoHS

Technische Zeichnung

3D
GN 319.5 Drehbare Kugelknöpfe, Kunststoff / Edelstahl Skizze
Technische Zeichnung ausblenden
GN 319.5 Drehbare Kugelknöpfe, Kunststoff / Edelstahl Skizze

Artikelvarianten / Tabelle

Form

Amit Gewindezapfen
Bmit Innengewinde
Spalten ein-/ausblenden
d1d2d3l1l2 ±1l3 ±1swt min.
25M 6101137,515810
32M 8131348191012
40M 10161461241416
50M 12202178311716

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Kugeldurchmesser d1
Gewinde d2
Form


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
7,15 €
zzgl. ges. Mehrwertsteuer 1,36 €
brutto 8,51 €
Sofort lieferbar
inkl. Materialzuschlag: 0,09 €
Der Materialzuschlag ist im angezeigten Preis schon enthalten.
Gewicht: 0,030 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73181900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 319.5-25-M6-AGN 319.5-25-M6-BGN 319.5-32-M8-AGN 319.5-32-M8-BGN 319.5-40-M10-AGN 319.5-40-M10-BGN 319.5-50-M12-AGN 319.5-50-M12-B
