Sie sind hier: Produktübersicht  >  1.4 Einstellen, Zustellen, Arretieren mit und ohne Positionsanzeige  >  Zubehör  >  GN 952.1 Reduzierbuchsen vorheriges Produkt nächstes Produkt

GN 952.1 Reduzierbuchsen Edelstahl, für Stellungsanzeiger

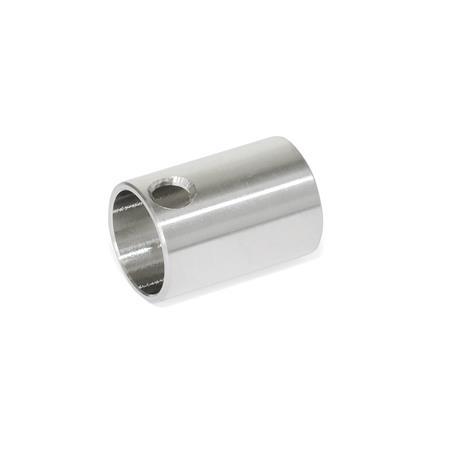

Produktbild

GN 952.1 Reduzierbuchsen, Edelstahl, für Stellungsanzeiger
Original design
code: RB50 / RB51 / RB52
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 952.1 Diese Seite drucken Edelstahl-Eigenschaften ISO-Passungen

Produktbeschreibung

Hinweis

Mit Reduzierbuchsen GN 952.1 können Stellungsanzeiger an verschiedene kleinere Spindeldurchmesser angepasst werden.

Die Reduzierbuchsen werden mit einem passenden Gewindestift geliefert.

Ausführung

Buchse
EdelstahlNI 1.4301

Gewindestift DIN 916
Edelstahl
mit Innensechskant und Ringschneide

RoHS

Technische Zeichnung

3D
GN 952.1 Reduzierbuchsen, Edelstahl, für Stellungsanzeiger Skizze
Technische Zeichnung ausblenden
GN 952.1 Reduzierbuchsen, Edelstahl, für Stellungsanzeiger Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1f7d2H7
Bohrung		l1d3l2für Stellungsanzeiger
10B 6B 8-----203,22,5GN 955.2
14B 6B 8B 10B 12---204,253,5GN 954.2 / GN 9054
20B 6B 8B 10B 12B 14B 15B 16205,54,5GN 953.2 / GN 9053 / GN 9153

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Ausführungen

Außendurchmesser d1
Bohrung d2
Länge l1
Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
5,98 €
zzgl. ges. Mehrwertsteuer 1,14 €
brutto 7,12 €
Sofort lieferbar
Gewicht: 0,008 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73269098
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 952.1-10-B6-20-NIGN 952.1-10-B8-20-NIGN 952.1-14-B6-20-NIGN 952.1-14-B8-20-NIGN 952.1-14-B10-20-NIGN 952.1-14-B12-20-NIGN 952.1-20-B6-20-NIGN 952.1-20-B8-20-NIGN 952.1-20-B10-20-NIGN 952.1-20-B12-20-NIGN 952.1-20-B14-20-NIGN 952.1-20-B15-20-NIGN 952.1-20-B16-20-NI
