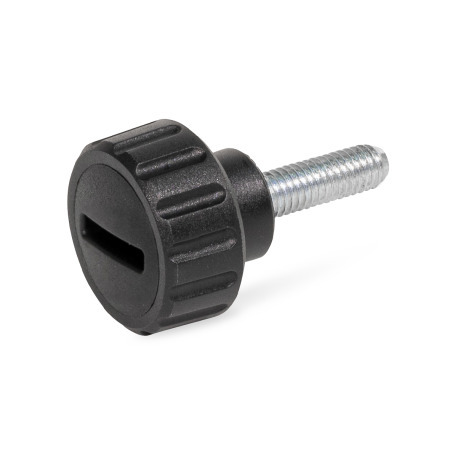

GN 592 Rändelschrauben Kunststoff, Gewindezapfen Stahl

Original design BT-AV-p

Produktbeschreibung

Rändelschrauben GN 592 werden zum schnellen und werkzeuglosen Montieren oder Einstellen an Vorrichtungen und Apparaten eingesetzt.

Werden größere Anzugs- oder Lösedrehmomente benötigt, kann der stirnseitige Schlitz mittels Schraubendreher zum Antrieb genutzt werden.

Ausführung

Knopf
Kunststoff, Polyamid (PA)

  • verstärkt
  • Einsatztemperatur -30 °C bis +130 °C
  • schwarz, matt

Gewindezapfen
StahlST
verzinkt, blau passiviert


RoHS

Technische Zeichnung ausblenden
GN 592 Rändelschrauben, Kunststoff, Gewindezapfen Stahl Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1d2Länge ld3hkAntrieb SL für
Schlitzschraubendreher
12M 3610-9,5128SL 6,5
12M 4610-9,5128SL 6,5
12M 51016-9,5128SL 6,5
16M 3610-1113,58,5SL 6,5
16M 4610161113,58,5SL 6,5
16M 51016-1113,58,5SL 6,5
20M 5101620111610SL 10
20M 6101625111610SL 10

Artikelauswahl und -konfiguration

Griffdurchmesser d1
Gewinde d2
Länge l
Werkstoff

Ausführungen

Griffdurchmesser d1
Gewinde d2
Länge l
Werkstoff

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
1,33
zzgl. ges. Mehrwertsteuer 0,25 €
brutto 1,58 €
Sofort lieferbar
ELESA Code: 7337
Beschreibung: BT.12 AV-p-M3x6
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
39269097
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

CAD-Daten

Erklärvideo für CAD-Downloads

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 592-12-M3-6-STGN 592-12-M3-10-STGN 592-12-M4-6-STGN 592-12-M4-10-STGN 592-12-M5-10-STGN 592-12-M5-16-STGN 592-16-M3-6-STGN 592-16-M3-10-STGN 592-16-M4-6-STGN 592-16-M4-10-STGN 592-16-M4-16-STGN 592-16-M5-10-STGN 592-16-M5-16-STGN 592-20-M5-10-STGN 592-20-M5-16-STGN 592-20-M5-20-STGN 592-20-M6-10-STGN 592-20-M6-16-STGN 592-20-M6-25-ST
