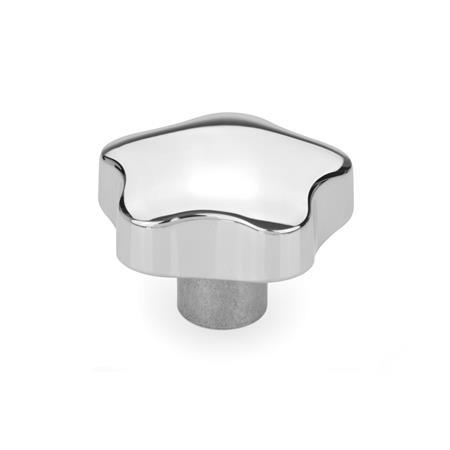

GN 5336 Sterngriffe Aluminium

Produktbild

Form: E - mit Gewinde-Sackloch
Oberfläche: PL - poliert

GN 5336 Sterngriffe, Aluminium Form: C - mit Sackloch H7
Oberfläche: MT - matte Oberfläche (Gleitschliff)

GN 5336 Sterngriffe, Aluminium Form: C - mit Sackloch H7
Oberfläche: PL - poliert

GN 5336 Sterngriffe, Aluminium Form: D - mit Gewinde-Durchloch
Oberfläche: MT - matte Oberfläche (Gleitschliff)

GN 5336 Sterngriffe, Aluminium Form: D - mit Gewinde-Durchloch
Oberfläche: PL - poliert

GN 5336 Sterngriffe, Aluminium Form: E - mit Gewinde-Sackloch
Oberfläche: MT - matte Oberfläche (Gleitschliff)

Normblatt GN 5336 Diese Seite drucken Querbohrungen GN 110 ISO-Passungen

Produktbeschreibung

Hinweis

Sterngriffe GN 5336 werden im Pressverfahren hergestellt; dadurch ergibt sich ein dichtes Gefüge von hoher Festigkeit und eine glatte Oberfläche.

Original ELESA-Design, realisiert in Metallausführung mit Genehmigung von ELESA S.p.a.

Ausführung

Aluminium

matte Oberfläche (Gleitschliff)MT
Trennaht nicht sichtbar
poliertPL

RoHS

Technische Zeichnung

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

C	mit Sackloch H7
D	mit Gewinde-Durchloch
E	mit Gewinde-Sackloch

Spalten ein-/ausblenden

d₁	d₂ Gewinde Form E	Form D Form E	d₃ H7 Bohrung Form C	d₄ +0,5	h₁ -1	h₂ ≈	t₁ min.	t₂

40	M 6	M 8	B 8	14	25	12,5	15	13
50	M 8	M 10	B 10	18	32	16	18	16
60	M 10	M 12	B 12	20	40	20	22	20
70	M 12	M 16	B 16	25	46	23	28	20

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

GN 110 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Länge l Standardausführung	Länge l Handräder DIN 950 / GN 949 bis Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Die Verbindung zwischen Bedienelement und Welle erfolgt vielfach durch Querstift oder Druckschraube.
Die damit verbundenen Montagekosten sind für den Anwender recht hoch, da in der Standardausführung Bedienelemente in der Regel keine Querbohrung haben.
Bei Ausführung der Querbohrungen nach GN 110 können diese nicht nur preisgünstig gefertigt und geliefert werden, sondern es entfallen auch aufwändige Konstruktionszeichnungen. Allerdings lässt die Form (Geometrie) einiger Bedienelemente die Anwendung dieser Norm nicht zu.
Die Stiftbohrung d₂ H11 ist für die Verwendung von Spiralspannstiften vorgesehen.

Die Querbohrung GN 110 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Handrad DIN 950-GG-160-B14-A mit Querbohrung GN 110-QE

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

7,75 €

zzgl. ges. Mehrwertsteuer 1,47 €
brutto 9,22 €

Sofort lieferbar

inkl. Materialzuschlag: 0,03 €

Der Materialzuschlag ist im angezeigten Preis schon enthalten.

Gewicht: 0,032 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
