Mit den Anbau-Gewindebohrungen der geschlitzten Stellringe GN 7062.1 können Sensorhalter GN 7062.10 oder andere Elemente wie z. B. Schalthebel oder Nocken an Wellen und Achsen befestigt werden.
Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen.
Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
EdelstahlNI 1.4404
gesintert
Zylinderschraube DIN 912
Edelstahl 1.4301
RoHS
Verstellbare Klemmhebel GN 311
Dämpfungsscheiben GN 7062.30
Sensorhalter GN 7062.10

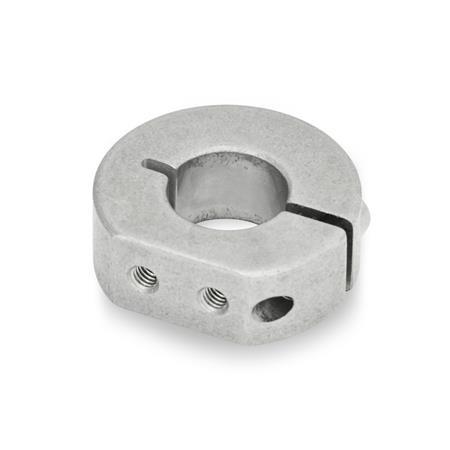

| A | Anbau-Gewindebohrung, radial |
| B | Anbau-Gewindebohrung, axial |
| d1 | d2 H10 Bohrungs- reihe 1 | Bohrungs- reihe 2 | b ±0,2 | d3 | d4 | l1 | l2 | m | k Bohrungs- reihe 1 | Bohrungs- reihe 2 | s | t | x ≈ max. Überstand Schraubenkopf | Verstellbarer Klemmhebel für d3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | B 12 | - | 11 | M 4 | M 3 | 13 | 15 | 8 | 9,7 | - | 2,1 | 4 | 0,7 | GN 311-30-M4-12-SW |
| 32 | B 14 | - | 11 | M 4 | M 3 | 14 | 15,5 | 8 | 10,8 | - | 2,1 | 4 | 0,7 | GN 311-30-M4-12-SW |
| 36 | B 15 | B 16 | 13 | M 5 | M 4 | 15 | 19,9 | 10 | 11,7 | 12 | 2,1 | 5,5 | 1,4 | GN 311-30-M5-13-SW |
| 42 | B 18 | B 20 | 15 | M 5 | M 4 | 17 | 24,7 | 12 | 13,7 | 14,3 | 3 | 5,5 | 0,6 | GN 311-30-M5-15-SW |
| 48 | B 22 | B 25 | 15 | M 5 | M 4 | 20 | 26,5 | 12 | 16,4 | 17,2 | 3 | 5,5 | 0 | GN 311-45-M5-16-SW |
| 55 | B 28 | B 30 | 15 | M 6 | M 5 | 22,5 | 31,6 | 18 | 18,7 | 19,3 | 3 | 7 | 0,5 | GN 311-45-M6-18-SW |
| 60 | B 32 | B 35 | 15 | M 6 | M 5 | 25 | 33,2 | 18 | 21,2 | 22 | 4 | 7 | 0,4 | GN 311-45-M6-19-SW |
| 65 | B 40 | - | 15 | M 6 | M 5 | 27,5 | 34,6 | 18 | 24,7 | - | 4 | 7 | 0,5 | GN 311-45-M6-20-SW |
