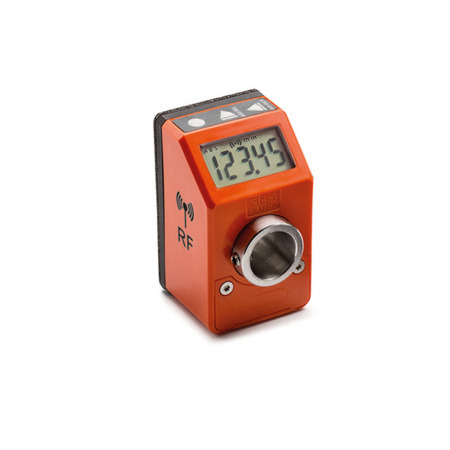

GN 9154 Indicatori di posizione 5 cifre, elettronici, display LCD, con trasmissione dati tramite radiofrequenza

Per avviare il sistema wireless sono necessari i seguenti componenti:

• indicatore di posizione elettronico GN 9153 / GN 9154
• unità di controllo GN 9150

Ogni unità di controllo può essere collegata a un massimo di 36 indicatori di posizione. Per il collegamento al controllo della macchina è necessario un cavo di rete RJ45. Per l'unità di controllo sono disponibili i seguenti sistemi bus standard:

• Profinet
• Modbus TCP
• Ethernet / IP

L'unità di controllo può inviare il valore di posizione target ricevuto dal controllo della macchina agli indicatori di posizione. Gli indicatori segnalano quindi la loro posizione attuale tramite radiofrequenza.

Se i valori della posizione target e della posizione reale non coincidono, il display LCD dell'indicatore di posizione inizia a lampeggiare. Il tecnico deve quindi impostare l'indicatore di posizione sul valore corretto. Il display LCD mostra la differenza tra il valore della posizione target e della posizione reale e la direzione di rotazione. Deve essere ruotato fino a quando sul display compare il valore 0, che indica una deviazione pari a zero tra il valore della posizione reale e della posizione target.
Esempio: la posizione reale dell'indicatore di posizione è 80 mm, la posizione target specificata è 100 mm e sul display dell'indicatore di posizione viene visualizzata una differenza di 20 mm. L'indicatore deve essere ruotato nella direzione corretta fino a quando sul display compare 0.

Gli indicatori di posizione comunicano con le unità di controllo tramite un protocollo di proprietà di ELESA e utilizzano la gamma di frequenze ISM SRD di 2,4 GHz-2,48 GHz. Attraverso il segnale radio vengono comunicati i dati seguenti:

• Valore di posizione target dell'indicatore di posizione
• Valore di posizione reale dell'indicatore di posizione
• Sostituzione batteria necessaria

La portata effettiva della comunicazione radio raggiunge i 30 metri. L'antenna dell'unità di controllo deve trovarsi in una posizione libera e possibilmente in alto. Se necessario può essere estesa.
Il tempo di risposta via radio da un indicatore di posizione all'unità di controllo è di un secondo. Quando si utilizzano più indicatori di posizione, questi sono collegati in serie; in altre parole, il numero massimo di 36 indicatori di posizione comporta un tempo di risposta di 36 secondi. Se necessario, il tempo di risposta può essere abbreviato, ma questo riduce la durata della batteria.

Alimentazione

Batteria al litio CR2450, 3 V

Autonomia

3 anni

Display

Display LCD a 5 cifre,
altezza 8 mm con supporto caratteri speciali

Scala di lettura

-19999; 99999

Numero cifre decimali

programmabile
(vedere istruzioni per l'uso)

Unità di misura

mm, pollici o gradi
(programmabile)

Velocità massima di rotazione

300 / 600 / 1000 giri/min
(programmabile, standard 600 giri/min)

Precisione

10.000 impulsi / giro

Temperatura di esercizio

0 °C- 50 °C

Umidità

max. 95% a 25 °C
(senza condensa)

Protezione dalle interferenze

secondo le linee guida 2014/53/UE (RED)

La determinazione elettronica della posizione consente numerose opzioni di visualizzazione dell'indicatore di posizione.

Le impostazioni seguenti possono essere configurate con i 3 / 4 tasti funzione:

• Selezione della modalità di misurazione incrementale o assoluta
• Modifica dell'unità di misura (mm, pollici o gradi)
• Reset del contatore o impostazione di un valore di offset
• Modifica del valore visualizzato dopo un giro
• Modifica della risoluzione, ovvero del numero di cifre decimali visualizzate
• Modifica del senso di rotazione o di conteggio
• Modifica dell'orientamento del display (in base all'orientamento di installazione)
• Impostazione della velocità massima di rotazione

La batteria al litio installata ha un'autonomia superiore a 3 anni. Il momento di sostituire la batteria è indicato da un simbolo sul display. Per sostituire la batteria è sufficiente rimuovere il coperchio anteriore.
Altre informazioni e istruzioni importanti sono riportate nelle istruzioni per l'uso degli indicatori di posizione GN 9153 / GN 9154 in dotazione a ogni indicatore di posizione, e reperibili sul sito www.ganternorm.com nella sezione "Assistenza".

Per quanto riguarda le opzioni di montaggio e l'architettura esterna, gli indicatori di posizione elettronici GN 9153 con trasmissione dei dati tramite radiofrequenza sono molto simili agli indicatori di posizione meccanici GN 953 e normalmente sono intercambiabili (vedere anche "Spiegazioni sugli indicatori di posizione").

Prima di installare l'indicatore di posizione è necessario praticare un foro per il punto di contatto del limitatore di coppia, come mostrato nel disegno a fianco.
Con gli adattatori di montaggio GN 952.1, l'albero cavo (con foro H7 14 mm) dell'indicatore di posizione può essere adattato al mandrino.
Per desidera ridurre il diametro dell'albero cavo e contemporaneamente montare una manopola di regolazione, sono disponibili le manopole di regolazione GN 957 che combinano le due funzioni in un unico componente (non sono necessarie boccole di adattamento).
L'indicatore di posizione viene montato con il punto di contatto del limitatore di coppia inserito nel foro alesato, per stabilizzare il corpo di contenimento in posizione. L'albero cavo viene montato sul mandrino e fissato con la vite di regolazione.
Con le piastre di fissaggio GN 9054.6, è possibile bloccare i mandrini e fissarli dopo la regolazione.

Gli indicatori di posizione e l'unità di controllo comunicano tramite un protocollo di proprietà di ELESA. L'unità di controllo può solo elaborare i valori della posizione target e reale degli indicatori di posizione e trasmetterli al controllo della macchina. Non è possibile accedere al controllo della macchina direttamente tramite la rete wireless dell’unità di controllo. La comunicazione radio è quindi protetta da modifiche al sistema o dall'accesso di estranei.
Le interruzioni o i disturbi provenienti da altre reti wireless comuni, come Wi Fi, Bluetooth, ecc. non compromettono il funzionamento del sistema, ma potrebbero allungare il tempo di risposta degli indicatori di posizione all'unità di controllo.
È opportuno evitare di posizionare l'unità di controllo nelle immediate vicinanze di componenti a potenza elevata, come motori, inverter ecc. Se questo non è possibile, è necessario garantire una distanza di sicurezza di almeno 200 mm.
