Pistoncini di posizionamento a molla in acciaio INOX GN 717

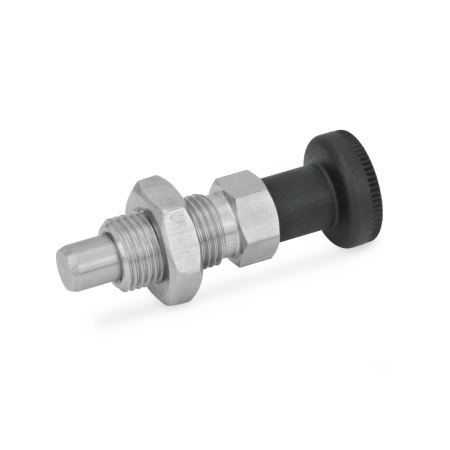

GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con manopola, con e senza posizione di arresto Tipo: BK - Senza posizione di arresto, con controdado
Materiale: NI - Acciaio INOX

Tipo: BK - Senza posizione di arresto, con controdado
Materiale: NI - Acciaio INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 717 Stampa questa pagina Caratteristiche dell’acciaio INOX Caratteristiche del materiale plastico

Descrizione del prodotto

I pistoncini di posizionamento a molla in acciaio INOX GN 717 sono caratterizzati dalle dimensioni ridotte. Consentono un impiego universale grazie alla capacità di prevenire errori di allineamento e posizione dei fori di posizionamento corrispondenti.

I tipi C / CK con posizione di arresto vengono usati nelle applicazioni in cui il puntale deve rimanere in posizione retratta.

Al montaggio, durante il serraggio del controdado non superare le coppie di serraggio massime indicate nella tabella.

Specifiche

Corpo filettato
Acciaio INOXNI AISI 303

Perno del puntale
Acciaio INOX AISI 303

Molla di compressione
Acciaio INOX AISI 301

Manopola
Plastica (poliammide PA)

Colore nero, finitura matt
Non rimovibile

RoHS

d₁ Puntale -0,05 Foro alesato +0,03/+0,08	d₂	d₄	e	l₁	l₂	l₃	l₄	l₅ min.	l₆	l₇	A/F	Coppia di serraggio max. in Nm	Carico della molla in N≈ iniziale	finale

3	M 6	12	6,9	30	3,5	12	4,5	10	32,5	7	6	2	3	12
3	M 6 x 0,75	12	6,9	30	3,5	12	4,5	10	32,5	7	6	3	3	12
4	M 6	12	6,9	30,5	4	12	4,5	10	33	7	6	2	3	12
4	M 8 x 1	16	9,2	39,5	4,5	16	6	13,5	43	9,5	8	8	5	24
5	M 8	16	9,2	40	5	16	6	13,5	43,5	9,5	8	7	5	24
5	M 8 x 1	16	9,2	40	5	16	6	13,5	43,5	9,5	8	7	5	24
5	M 10 x 1	18	11,5	42,5	5	16	6	13,5	46	9,5	10	22	5	24
6	M 10	18	11,5	49	6	20	7,5	17	52	10,5	10	15	5	21
6	M 12 x 1,5	21	13,8	52	6	20	7,5	16,5	55	10,5	12	38	5	21
8	M 12	21	13,8	59	8	24	9	20,5	63,5	13,5	12	20	6	22
8	M 12 x 1,5	21	13,8	59	8	24	9	20,5	63,5	13,5	12	20	6	22
8	M 16 x 1,5	25	19,6	63,5	8	24	9	20,5	68	13,5	17	80	6	22
10	M 16 x 1,5	25	19,6	67,5	10	26	9	22,5	72,5	14	17	80	4	27
