Ti trovi qui: Panoramica prodotti > 3.10 Ruote e ruote con supporto nelle applicazioni di trasporto > Ruote con supporto per alte portate > GN 22887 Ruote con supporto per alte portate prodotto precedente

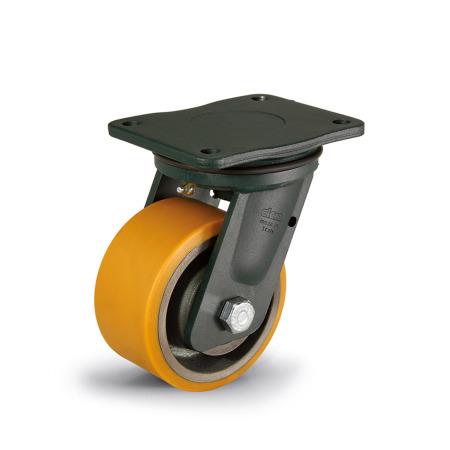

GN 22887 Ruote con supporto per alte portate Rivestimento in poliuretano, corpo ruota in ghisa, versione ultra pesante

Foto

Original design RE.F4-WEH

Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): L - Supporto girevole con piastra di attacco
Codifica: E - Versione ultra pesante
Materiale (supporto): ST - Design in acciaio saldato

Scheda Tecnica GN 22887 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le ruote con supporto per alte portate GN 22887 trovano impiego in ambienti industriali e pubblici, al chiuso, per movimentare carichi molto pesanti.

Il rivestimento offre bassa forza di spinta e una buona resistenza all’usura.

La ridotta usura del cuscinetto a sfere aumenta la durata in servizio, il montaggio sull'anello interno si può realizzare senza gioco assiale.

Specifiche

Rivestimento ruota
Plastica, poliuretano (PUR)

Colato
Colore giallo
Durezza 92 Shore A

Corpo ruota
Ghisa

Supporto

Rivestimento con polveri, colore verde scuro
Design in acciaio saldatoST

Supporto girevole

Reggispinta a sfere/Cuscinetto a rulli conici, ingrassato
Rilubrificabile

Temperatura di esercizio da -20 °C a +80 °C

RoHS

Disegno tecnico

GN 22887 Ruote con supporto per alte portate, rivestimento in poliuretano, corpo ruota in ghisa, versione ultra pesante disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo di cuscinetto

K	Cuscinetto a sfere

Tipo (supporto)

B	Supporto fisso
L	Supporto girevole con piastra di attacco
LF	Supporto girevole con piastra di attacco, freno con bloccaggio totale

Codifica

E	Versione ultra pesante

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	h	l₁	l₂	l₃	m₁	m₂	r	Max portata dinamica in N

150	78	14	218	175	140	50	105	140	166	10000
200	78	14	275	175	140	65	105	140	166	16000
250	78	17	325	200	160	74	120	160	166	19000
300	78	17	365	200	160	81	120	160	166	23000

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

203,94 €

più IVA 38,75 €
lordo 242,69 €

Consegna in 3-7 giorni

ELESA Code: 451468

Descrizione: RE.F4-150-PSL-WEH

Peso: 10,700 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83022000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
