GN 22886 Schwerlastrollen Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung

Produktbild

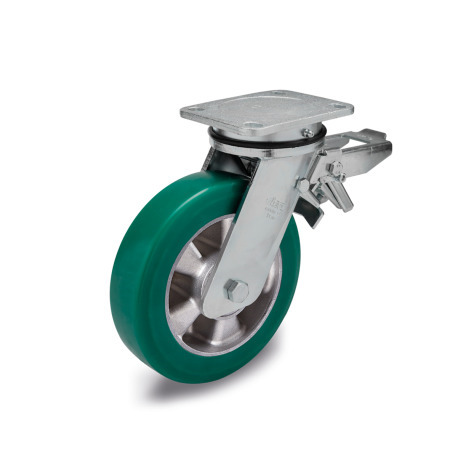

GN 22886 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlblech
Original design RE.F2-WH
Lagerart: K - Kugellager
Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller
Kennzeichen: H - schwere Ausführung
Werkstoff (Gehäuse): ST - Stahlblech
GN 22886 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): LF - Lenkrolle mit Anschraubplatte, mit Feststeller Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlblech GN 22886 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): B - Bockrolle Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlblech GN 22886 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung Lagerart: K - Kugellager Form (Gehäuse): L - Lenkrolle mit Anschraubplatte Kennzeichen: H - schwere Ausführung Werkstoff (Gehäuse): ST - Stahlblech
Normblatt GN 22886 Diese Seite drucken Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Schwerlastrollen GN 22886 werden in industriellen und öffentlichen Innenbereichen zum Verschieben von schweren Wagen eingesetzt.

Der Laufbelag der Räder ist für alle Bodentypen geeignet und bewirkt einen geringen Rollwiderstand bei hoher Elastizität und guter Verschleiß- und Reißfestigkeit. Er zeichnet sich durch einen bodenschonenden und geräuscharmen Lauf, sowie eine gute Hindernisüberwindung und Vibrationsdämpfung aus.

Der geringe Verschleiß der Kugellagerung erhöht die Lebensdauer, die Befestigung am Innenring kann axial spielfrei erfolgen.

Ausführung

Laufbelag
Kunststoff, Polyurethan (PUR)

  • umgossen
  • grün
  • Härte 75 Shore A

Radkörper
Aluminium-Druckguss

Gehäuse
StahlblechST, verzinkt

Drehkranz Lenkrolle

  • Axialkugel-/ Kegelrollenlager, fettgeschmiert
  • nachschmierbar

Einsatztemperatur -20 °C bis +70 °C

RoHS

Technische Zeichnung

GN 22886 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung Skizze
Technische Zeichnung ausblenden
GN 22886 Schwerlastrollen, Laufbelag Polyurethan, Radkörper Aluminium, schwere Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

KKugellager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller

Kennzeichen

Hschwere Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø		bd2hl1l2l3m1
Form B
Form L / LF		m2m3rmax.
dynamische Traglast
in N
1605011215135110608073871051575500
2005011252135110708073871051577000

Artikelauswahl und -konfiguration

Ausführungen



Rad-Ø d1
Lagerart

Form (Gehäuse)



Kennzeichen

Werkstoff (Gehäuse)

geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
109,95 €
zzgl. ges. Mehrwertsteuer 20,89 €
brutto 130,84 €
Sofort lieferbar
ELESA Code: 452473
Beschreibung: RE.F2-160-PSL-WH
Gewicht: 3,260 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83022000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.

Bitte geben Sie hier Ihre E-Mail-Adresse an!


Erklärvideo für CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 22886-160-K-B-H-STGN 22886-160-K-L-H-STGN 22886-160-K-LF-H-STGN 22886-200-K-B-H-STGN 22886-200-K-L-H-STGN 22886-200-K-LF-H-ST
