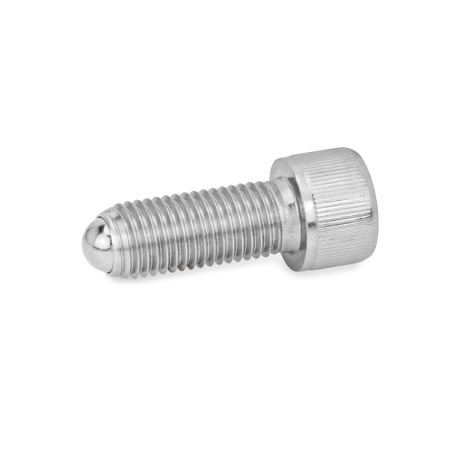

AN | volle Kugel |
BN | abgeflachte Kugel |
VN | abgeflachte Kugel, mit Verdrehsicherung |
VRN | abgeflachte Kugel, mit Verdrehsicherung, geriffelt |
d1 Form AN Form BN | Form VN Form VRN | l1 Nennlänge | d2 | d3 | d4 | l2 ≈ | l3 ≈ | l4 ≈ | l5 | l6 | sw | Statische Belastbarkeit in N Form AN / Form BN |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M 4 | - | 10 | 12 | 16 | 20 | 25 | 2,5 | 2 | 7 | 0,8 | 0,2 | - | 2,1 | 4 | 3 | 2040 |
M 5 | - | 12 | 16 | 20 | 25 | 30 | 3 | 2,5 | 8,5 | 1 | 0,4 | - | 2,4 | 5 | 4 | 3000 |
M 6 | M 6 | 16 | 20 | 25 | 30 | 40 | 4 | 3,2 | 10 | 1,3 | 0,6 | 0,45 | 3 | 6 | 5 | 4500 |
M 8 | M 8 | 20 | 30 | 35 | 40 | 50 | 5,5 | 4,5 | 13 | 1,8 | 0,8 | 0,5 | 3,5 | 8 | 6 | 9000 |
M 10 | M 10 | 25 | 30 | 40 | 50 | 60 | 7 | 6 | 16 | 2,3 | 0,8 | 0,6 | 4,5 | 10 | 8 | 14400 |
M 12 | M 12 | 30 | 50 | 80 | - | - | 8,5 | 7,2 | 18 | 2,8 | 1 | 0,75 | 5 | 12 | 10 | 18000 |
M 16 | M 16 | 40 | 60 | 80 | - | - | 12 | 10,7 | 24 | 4,3 | 1,3 | 1 | 6 | 16 | 14 | 43800 |
