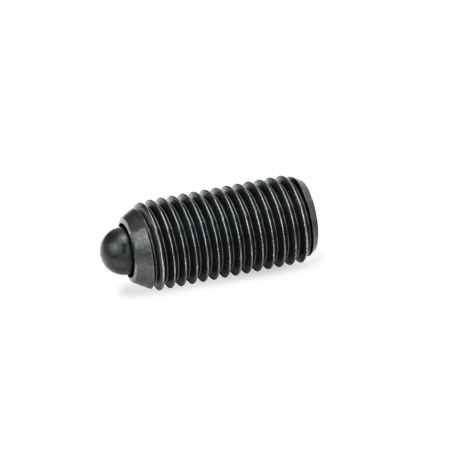

GN 615.4 Federnde Druckstücke Stahl / Edelstahl, mit Bolzen, mit Innensechskant

Form: B - Stahl, normaler Federdruck

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 615.4 Diese Seite drucken Edelstahl-Eigenschaften

Produktbeschreibung

Federnde Druckstücke GN 615.4 werden zur Arretierung sowie als An- und Abdrückstifte verwendet.

Ausführung

Form B / BS

Gehäuse
Stahl, brüniert
Bolzen
Stahl, gehärtet

Form BN / BSN

Gehäuse
Edelstahl 1.4305
Bolzen
Edelstahl 1.4305, nitriert

Druckfeder
Edelstahl 1.4568

Kennzeichnung der Form BS/BSN:
Gehäuse mit 2 Längsmarkierungen

RoHS

GN 615.4 Federnde Druckstücke, Stahl / Edelstahl, mit Bolzen, mit Innensechskant Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

B	Stahl, normaler Federdruck
BS	Stahl, verstärkter Federdruck
BN	Edelstahl, normaler Federdruck
BSN	Edelstahl, verstärkter Federdruck

Spalten ein-/ausblenden

d₁ Form B Form BN	Form BS Form BSN	d₂ -0,1	l ±0,1	w Federweg	sw	Federdruck in N ≈ normal (Form B / BN) Anfang	Ende	Ferderdruck in N ≈ verstärkt (Form BS / BSN) Anfang	Ende

M 4	-	1,8	12	1,5 +0,3 / -0,4	2	4,5	12,5	-	-
M 5	-	2,4	14	2	2,5	5	13	-	-
M 6	M 6	2,7	15	2	3	6	17	11	25
M 8	M 8	3,8	18	2	4	16	33	23	59
M 10	M 10	4,5	23	2,5	5	19	42	20	54
M 12	M 12	6,2	26	3,5	6	22	57	38	96
M 16	M 16	8,5	33	4,5 ±0,3	8	38	78	50	100
M 20	M 20	10	43	6,5	10	39	81	52	133
M 24	M 24	13	48	8	12	72	155	91	223
