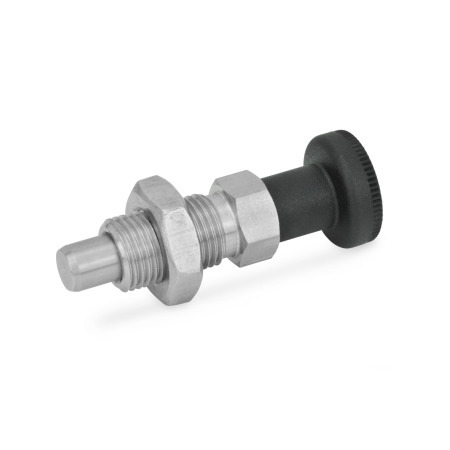

Edelstahl-Rastbolzen GN 717 zeichnen sich durch kleine Baumaße aus. Die Unempfindlichkeit gegenüber Fluchtungs- und Positionsfehler der Rastbohrungen machen diese Rastbolzen universell einsetzbar.
Die Form C / CK mit Rastsperre wird dann genutzt, wenn der Raststift zeitweise nicht vorstehen soll.
Bei der Montage sollten die in der Tabelle angegeben max. Anzugsmomente beim Anziehen der Kontermutter nicht überschritten werden.
Führung (Gewindeteil)
EdelstahlNI
nichtrostend, 1.4305
Raststift
Edelstahl
nichtrostend, 1.4305
Druckfeder
Edelstahl
nichtrostend, 1.4310
Knopf Kunststoff (Polyamid PA)
RoHS
| B | ohne Rastsperre, ohne Kontermutter |
| BK | ohne Rastsperre, mit Kontermutter |
| C | mit Rastsperre, ohne Kontermutter |
| CK | mit Rastsperre, mit Kontermutter |
| d1 Stift -0,05 Bohrung +0,03/+0,08 | d2 | d4 | e | l1 | l2 | l3 | l4 | l5 min. | l6 | l7 | sw | max. Anzugs- moment in Nm | Feder- druck in N≈ Anfang | Ende |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | M 6 | 12 | 6,9 | 30 | 3,5 | 12 | 4,5 | 10 | 32,5 | 7 | 6 | 2 | 3 | 12 |
| 3 | M 6 x 0,75 | 12 | 6,9 | 30 | 3,5 | 12 | 4,5 | 10 | 32,5 | 7 | 6 | 3 | 3 | 12 |
| 4 | M 6 | 12 | 6,9 | 30,5 | 4 | 12 | 4,5 | 10 | 33 | 7 | 6 | 2 | 3 | 12 |
| 4 | M 8 x 1 | 16 | 9,2 | 39,5 | 4,5 | 16 | 6 | 13,5 | 43 | 9,5 | 8 | 8 | 5 | 24 |
| 5 | M 8 | 16 | 9,2 | 40 | 5 | 16 | 6 | 13,5 | 43,5 | 9,5 | 8 | 7 | 5 | 24 |
| 5 | M 8 x 1 | 16 | 9,2 | 40 | 5 | 16 | 6 | 13,5 | 43,5 | 9,5 | 8 | 7 | 5 | 24 |
| 5 | M 10 x 1 | 18 | 11,5 | 42,5 | 5 | 16 | 6 | 13,5 | 46 | 9,5 | 10 | 22 | 5 | 24 |
| 6 | M 10 | 18 | 11,5 | 49 | 6 | 20 | 7,5 | 17 | 52 | 10,5 | 10 | 15 | 5 | 21 |
| 6 | M 12 x 1,5 | 21 | 13,8 | 52 | 6 | 20 | 7,5 | 16,5 | 55 | 10,5 | 12 | 38 | 5 | 21 |
| 8 | M 12 | 21 | 13,8 | 59 | 8 | 24 | 9 | 20,5 | 63,5 | 13,5 | 12 | 20 | 6 | 22 |
| 8 | M 12 x 1,5 | 21 | 13,8 | 59 | 8 | 24 | 9 | 20,5 | 63,5 | 13,5 | 12 | 20 | 6 | 22 |
| 8 | M 16 x 1,5 | 25 | 19,6 | 63,5 | 8 | 24 | 9 | 20,5 | 68 | 13,5 | 17 | 80 | 6 | 22 |
| 10 | M 16 x 1,5 | 25 | 19,6 | 67,5 | 10 | 26 | 9 | 22,5 | 72,5 | 14 | 17 | 80 | 4 | 27 |
