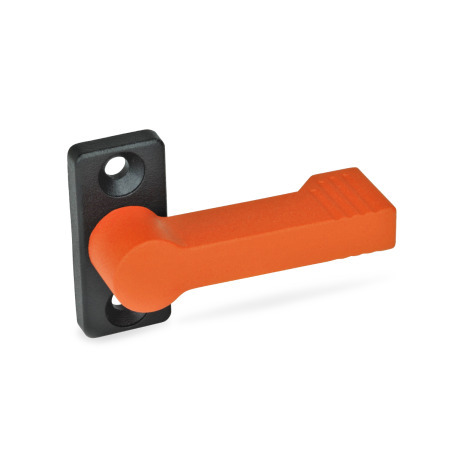

Sperrriegel GN 702

Form: C - mit Außengewinde
Farbe: SW - schwarz, RAL 9005

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

kompatibel mit den gängigen Profilsystemen
für Nutbreiten 6, 8 und 10 mm
für Raster 30, 40 und 45 mm

Alle kompatiblen Produkte anzeigen

Normblatt GN 702 Diese Seite drucken

Produktbeschreibung

Sperrriegel GN 702 eignen sich besonders für leichte Anwendungen, wie z. B. das Zuhalten von Schubfächern, bei denen keine dynamische Belastung auftritt.

Für die Sperrriegel der Form C ist zur Montage eine Bohrung gemäß der Skizze in die Anschraubfläche einzubringen. Diese wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich der Blechlocher GN 123 an. Des Weiteren kann die Montagebohrung durch Bohren / Fräsen realisiert werden.

Ausführung

Riegel
Zink-Druckguss
kunststoffbeschichtet

schwarz, RAL 9005SW
rot, RAL 3000, strukturmattRS

Rastmechanik

Zink-Druckguss / Kunststoff bei Form A
Stahl / Kunststoff bei Form B / C
Stahlteile verzinkt, blau passiviert

Anschraubflansch bei Form A
Zink-Druckguss
kunststoffbeschichtet
schwarz, matt

Sechskantmutter bei Form C
Stahl, verzinkt

RoHS

Zubehör

Blechlocher GN 123
