Vous êtes ici : Présentation des produits  >  2.2 Mise en tension, serrage par boutons champignon  >  Boutons étoile  >  GN 5337.7 Boutons étoile produit précédent produit suivant

GN 5337.7 Boutons étoile Douille en inox

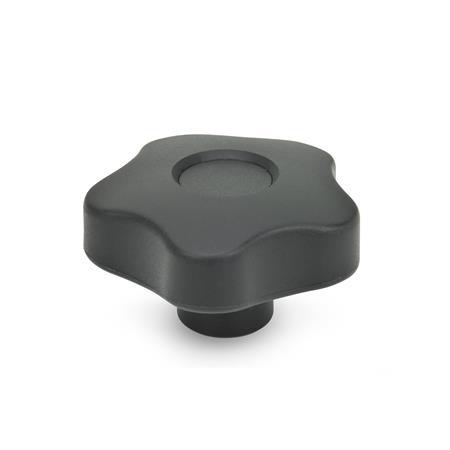

GN 5337.7 Boutons étoile, plastique, douille en inox Type: E - Avec capuchon (alésage borgne fileté)
ELESA original design VCT.SST
Type: E - Avec capuchon (alésage borgne fileté)
GN 5337.7 Boutons étoile, plastique, douille en inox Type: E - Avec capuchon (alésage borgne fileté) GN 5337.7 Boutons étoile, plastique, douille en inox Type: D - Sans capuchon (alésage fileté)
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 5337.7 Imprimer cette page Protections contre la perte GN 111.7 Caractéristiques de l'inox Caractéristiques du plastique

Description du produit

Information

Les boutons étoile GN 5337.7 sont caractérisés par les 5 lobes. Ils confèrent non seulement un style spécifique aux boutons, mais cette forme permet également à l'opérateur d'obtenir un couple plus élevé.

Spécifications

Plastique
Technopolymère (Polypropylène PP)

  • renforcé, résistant aux chocs
  • résistant aux températures jusqu'à 90 °C
  • noir mat

Douille
Inox AISI 303

RoHS

Schéma technique

3D
GN 5337.7 Boutons étoile, plastique, douille en inox schéma
Masquer schéma technique
GN 5337.7 Boutons étoile, plastique, douille en inox schéma

Options d'article/Tableau

Type

EAvec capuchon (alésage borgne fileté)
DSans capuchon (alésage fileté)
Afficher/Masquer colonnes
d1d2
Type E		d3
Type D		d4d5h1h2t
25M 4---13819810
32M 5M 6M 5M 61510231012
40M 6M 8M 6M 81713271218
50M 8M 10M 8M 101915321420
63M 10M 12M 10M 122219371626
74M 12-M 12-261743,52226
84M 16-M 16-2617442125

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques


Diamètre de la poignée d1
Filetage d2 (Type E)
Filetage d3 (Type D)
Type


Pièce sélectionnée (Comment commander)

Total (net)
1,66 €
plus TVA 0,32 €
brute 1,98 €
En stock
ELESA Code: 69807-C9
Description: VCT.25-SST-M4-C9
Poids: 0,008 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
39263000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
