Vous êtes ici : Présentation des produits  >  2.2 Mise en tension, serrage par boutons champignon  >  Boutons moletés  >  GN 7336 Vis moletées produit précédent produit suivant

GN 7336 Vis moletées

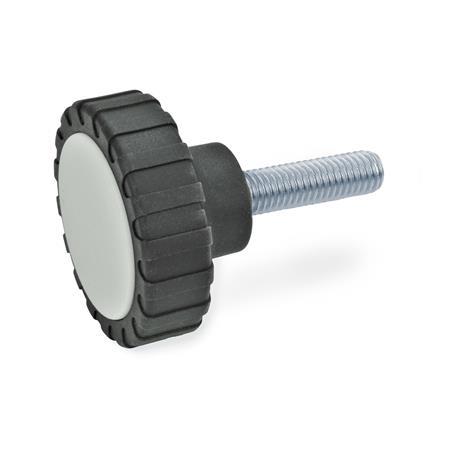

GN 7336 Vis moletées, plastique, avec goujon fileté en acier/inox Matériau: ST - Acier
Matériau: ST - Acier
GN 7336 Vis moletées, plastique, avec goujon fileté en acier/inox Matériau: ST - Acier GN 7336 Vis moletées, plastique, avec goujon fileté en acier/inox Matériau: NI - Inox
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Fiche standard GN 7336 Imprimer cette page Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Information

Les vis moletées GN 7336 conviennent à une large gamme d'applications. Grâce à l'utilisation de vis DIN comme insert fileté, il est possible de réaliser d'autres longueurs de filetage, des filetages à gauche et des filetages fins ainsi que des variantes en inox A4 même en plus petites séries. Les inserts filetés sont fixés dans le logement avec un ajustement serré par soudage aux ultrasons.

Spécifications

Plastique
Technopolymère (Polyamide PA)

  • renforcé de fibre de verre
  • résistant aux températures jusqu'à 130 °C
  • noir mat

Goujon fileté

  • AcierST
    zingué, passivé bleu

  • InoxNI
    AISI 304 (A2)

Capuchon en plastique
gris clair, mat

RoHS

Sur demande

autres longueurs de filetage
inserts filetés en inox A4
inserts filetés avec filetage à gauche
inserts filetés avec autres filetages fins
Capuchon dans d'autres couleurs

Schéma technique

3D
GN 7336 Vis moletées, plastique, avec goujon fileté en acier/inox schéma
Masquer schéma technique
GN 7336 Vis moletées, plastique, avec goujon fileté en acier/inox schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1d2Longueur ld3h1h2
34M 61115202530162110,5
42M 81520253040192613
42M 8 x 115202530-192613
53M 102025304050243216
53M 10 x 120253040-243216

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques


Diamètre de la poignée d1
Filetage d2
Longueur l
Matériau


Pièce sélectionnée (Comment commander)

Total (net)
2,60 €
plus TVA 0,49 €
brute 3,09 €
Demandez le délai de livraison
Poids: 0,016 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
39263000
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
