Loquets GN 515

h₁	Écartement du bras de verrouillage A	h₂	s max.

30	16	20	25	28	32	36	40	44	48	52	57	40	20
30	18	22	26	30	34	38	42	46	50	54	62	40	20
40	26	30	35	38	42	46	50	54	58	62	67	50	30
40	28	32	36	40	44	48	52	56	60	64	72	50	30
50	36	40	45	48	52	56	60	64	68	72	77	60	40
50	38	42	46	50	54	58	62	66	70	74	82	60	40
60	46	50	55	58	62	66	70	74	78	82	87	70	50
60	48	52	56	60	64	68	72	76	80	84	92	70	50

Instructions de construction et de montage

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Le trou de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre du trou de montage peut également être obtenu par perçage / fraisage comme indiqué sur les schémas.

Lors du montage des loquets, il faut veiller à ce que les parties internes du loquet ne tombent pas hors du logement lors du retrait ou du montage de la vis à tête hexagonale.

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

19,13 €

plus TVA 3,63 €
brute 22,76 €

En stock

incl. supplément matériel: 0,09 €

Le supplément matériel est déjà inclus dans le prix.

Poids: 0,136 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

83016000

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Autres formats de données

À propos des téléchargements CAO

Enregistrer comme favori

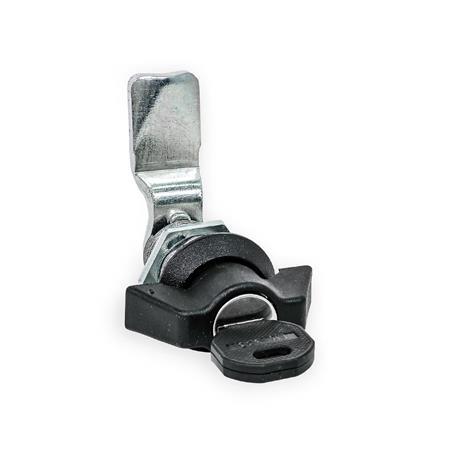

SCK	avec bouton à ailettes (même verrouillage)
