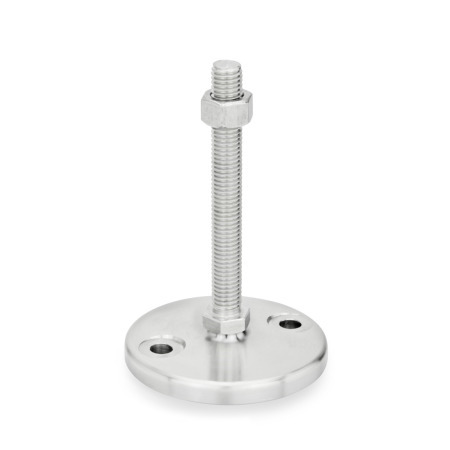

GN 23 Pieds de machine Inox, avec socle tourné,. alésages de montage

GN 23 Pieds de machine, inox Type (socle): D0 - finement tourné, sans sous-couche en caoutchouc
Version de la vis: SK - avec écrou externe hexagonal externe en bas

Type (socle): D0 - finement tourné, sans sous-couche en caoutchouc
Version de la vis: SK - avec écrou externe hexagonal externe en bas

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

résistance à la corrosion
ajustement précis
écologique

Afficher tous les produits en inox

Fiche standard GN 23 Imprimer cette page Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Les pieds de machine GN 23 sont livrés montés et ne sont pas amovibles.

Spécifications

Plaque de base
Inox AISI 304

Tige filetée
Inox AISI 303

Écrou à 6 pans ISO 4032
Inox AISI 304

Sous-couche en caoutchouc, incrustée
NBR (Perbunan®), 70 Shore A

RoHS

Masquer schéma technique

Options d'article/Tableau

Type (socle)

D0	finement tourné, sans sous-couche en caoutchouc
D1	finement tourné, avec sous-couche en caoutchouc, noir

Version de la vis

S	sans écrou hexagonal externe en bas
SK	avec écrou externe hexagonal externe en bas
T	sans écrou, clé plate en bas
TK	avec écrou, clé plate en bas
U	sans écrou, douille hexagonale en haut, clé plate en bas
UK	avec écrou, douille hexagonale en haut, clé plate en bas
V	sans écrou, hexagone externe en haut, clé plate en bas
VK	avec écrou, hexagone externe en haut, clé plate en bas
W	avec manchon réglable, filetage couvert, clé plate en bas
X	hexagone externe, filetage femelle

Afficher/Masquer colonnes

d₁	d₂	l₁ Version S/SK				Version T/TK et U/UK						l₂ Version V/VK				l₃ ≈ Version W				l₇ Version X	h₁	h₂	k

80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	34	8,5	2	54,5
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	8,5	2	54,5
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	8,5	2	54,5
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	118	143	168	193	46	8,5	2	54,5
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	143	168	193	243	54	8,5	2	54,5
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	168	218	268	-	-	8,5	2	54,5
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	35	9	3	70,5
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	9	3	70,5
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9	3	70,5
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	119	144	169	194	47	9	3	70,5
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	144	169	194	244	55	9	3	70,5
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	169	219	269	-	-	9	3	70,5
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	59	12	3,5	95,5
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5	95,5
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5	95,5

Afficher/Masquer colonnes

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	A/F1	A/F2	A/F3	A/F4	A/F5	A/F6	A/F7	t

80	M 8	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	19,5	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	25,5	21,5	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	27	23	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	30,5	26	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	20,5	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	26,5	22,5	45	45	32	-	12	8	10	12	20	22	16
100	M 20	30	-	28	24	56	56	40	-	15	10	13	16	24	27	20
100	M 24	35	-	31,5	27	67	67	48	-	19	12	17	20	30	-	-
120	M 20	-	-	32	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	35,5	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	39,5	-	-	-	-	-	24	12	-	-	-	-	-

Afficher/Masquer colonnes

d₁	d₂	Capacité de charge in kN Version S / SK	Version T / TK Version U / UK	Version V / VK	Version W	Version X

80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-
