GN 3310 Interruttori Acciaio INOX, con pulsante luminoso

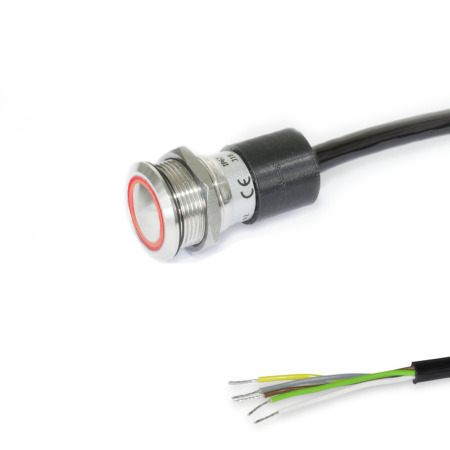

GN 3310 Interruttori, acciaio INOX, con pulsante luminoso Illuminazione: RG - Rosso/verde (bicolore) Tipo di collegamento: K - Cavo
Illuminazione: RG - Rosso/verde (bicolore)
Tipo di collegamento: K - Cavo

Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto

Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 3310 Stampa questa pagina Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Gli interruttori GN 3310 con pulsante luminoso sono dotati di un commutatore e di LED anulare luminoso integrato.

Premendo il pulsante è possibile attivare un impulso elettrico di comando ad esempio per spegnere una macchina, in base al cablaggio dei contatti (NC o NO).

Indipendentemente dall'azionamento del pulsante, il LED anulare luminoso integrato diventa rosso o verde a seconda della polarità dei contatti 1 e 2 del LED.

Specifiche

Pulsante
Acciaio INOX AISI 304

Cavo (guaina esterna)
Poliuretano PUR
nero

Dado esagonale
Acciaio INOX AISI 304

Guida luminosa
Plastica
Policarbonato trasparente (PC)

RoHS

Accessorio

Cavi con connettore GN 330 (5-pole, 5 or 10 meters long, for extension)

GN 3310 Interruttori, acciaio INOX, con pulsante luminoso disegno
Nascondi disegno tecnico
GN 3310 Interruttori, acciaio INOX, con pulsante luminoso disegno

Opzioni articolo / Tabella

Tipo di contatto

WContatto di commutazione

Illuminazione

RGRosso/verde (bicolore)

N° identificativo

2Pulsante arrotondato

Tipo di collegamento

KCavo
KSConnettore
Mostra / Nascondi colonne
Lunghezza cavo l in metri
Tipo di collegamento K
Tipo di collegamento KS		d
Tipo di collegamento K
Tipo di collegamento KS		A/F
250,256522

Selezione e configurazione articolo
Tipo di contatto

Illuminazione

N° identificativo

Tipo di collegamento


Lunghezza del cavo l (tipo di collegamento K)
Lunghezza del cavo l (tipo di collegamento KS)
Tipo di contatto

Illuminazione

N° identificativo

Tipo di collegamento


Lunghezza del cavo l (tipo di collegamento K)
Lunghezza del cavo l (tipo di collegamento KS)

Caratteristiche meccaniche ed elettriche

Pulsante
Contatti
Materiale contatti
Tensioni di commutazione

Corrente di commutazione
durata meccanica
durata elettrica


Contatto di commutazione, contatto a scatto
lega d’argento
max. 125 V (connettore)
max. 240 V (cavo)
max. 3 A
106 cicli di commutazione
50.000 cicli di commutazione (a pieno carico)

 441a8539-47ac-430e-a1f9-11050bb03d8f


LED anulare luminoso
Tensione di esercizio /
Corrente di esercizio

  • bicolore (rosso/verde)




24 Vcc ± 10 % / 7 mA

 4dccef08-5944-43d1-9239-c954806a49a7

Categoria d'uso (pulsante)

CA 15: 24 Vca / 1 A / CC 13: 24 Vcc / 0,7 A
CA 15: 110 Vca / 1 A / CC 13: 110 Vcc / 0,2 A
CA 15: 220 Vca / 0,5 A / CC 13: 220 Vcc / 0,1 A

secondo IEC 60947-5-1

CA: 120 Vca / 5 A / CC: 12 Vcc / 1 A
CA: 240 Vca / 3 A

secondo UL 508

Tipo di collegamento
Cavo (K)
o
connettore (S)



Cavo in PUR con fili aperti (2 m o 5 m)

Connettore a 5 pin M12x1 con cavo in PUR 0,25 m

IP 67

 fcd3569a-e472-4916-af30-ee6625fd9588

Coppia di serraggio

min. 5 Nm / max. 12 Nm

Tipo di protezione

lato anteriore IP 65 / IP 67

Foro di montaggio

Ø 19 +0,3 / +0,1

Approvazioni, dichiarazioni di conformità

 3e29142e-6524-4b60-afcc-da6bf1c22ab6

Parte selezionata (Come ordinare)

Totale (netto)
56,43 €
più IVA 10,72 €
lordo 67,15 €
In magazzino
Peso: 0,126 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
85365007
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
