GN 212 Maniglie a ripresa Acciaio, brunito

Foto

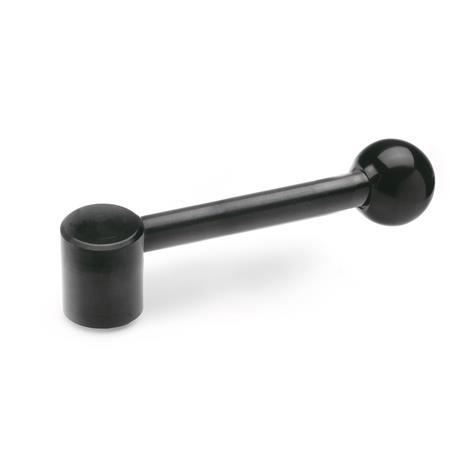

Tipo: B - Leva diritta con foro alesato, toll. H7

GN 212 Maniglie a ripresa, acciaio Tipo: E - Leva angolata con filettatura

Scheda Tecnica GN 212 Stampa questa pagina Forature trasversali GN 110 Tolleranze fondamentali ISO

Descrizione del prodotto

Informazioni

Le maniglie a ripresa GN 212 vengono utilizzate sia come elementi di bloccaggio che come leve di manovra.

Specifiche

Acciaio
Brunito

Impugnature fisse a sfera DIN 319
Plastica, duroplasto
Nero, finitura lucida

RoHS

Disegno tecnico

GN 212 Maniglie a ripresa, acciaio disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

C	Leva angolata con foro liscio, toll. H7
E	Leva angolata con filettatura
B	Leva diritta con foro alesato, toll. H7
D	Leva diritta con filettatura

Mostra / Nascondi colonne

d₁	d₂ Filettatura Tipo E	Tipo D	d₃ H7 Foro alesato Tipo C	Tipo B	d₄	d₅	h₁	h₂ ≈ Tipo C Tipo E	Tipo B Tipo D	l₁ ≈ Tipo E Tipo C	Tipo B Tipo D	l₂ ≈	t₁ min.	t₂ min.

22	M 10	M 10	B 10	B 10	8	20	37	67	40,5	89,5	96	85	15	19
25	M 12	M 12	B 12	B 12	10	25	42	76	47	100,5	107,5	95	18	21
28	M 12	M 12	B 12	B 12	12	30	47	87	53	114	122	108	18	23
32	M 16	M 16*	B 16	B 16*	12	32	52	98	59	133	142	126	23	28
36	M 16	M 16	B 16	B 16*	14	35	58	108	64,5	146	156	138	24	28
40	M 20	M 20*	B 20	B 20	16	40	64	120	72	162,5	174	154	27	30

* non disponibili a magazzino, è necessario un ordine minimo

Selezione e configurazione articolo

Apri configuratore 3D

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

10,36 €

più IVA 1,97 €
lordo 12,33 €

In magazzino

Peso: 0,118 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

73181900

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
