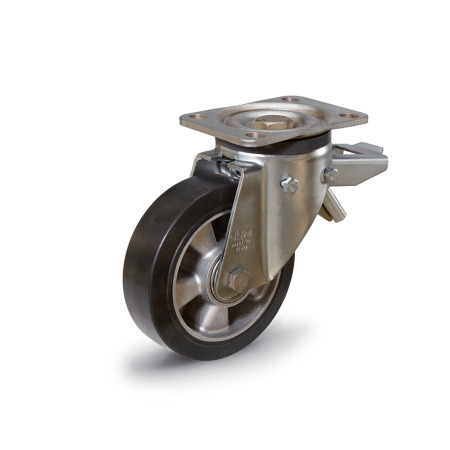

GN 22875 Ruote con supporto per medie portate Rivestimento in gomma, corpo ruota in alluminio, versione intermedia

Foto

Original design RE.G2

Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato

Scheda Tecnica GN 22875 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Ruote con supporto per medie portate GN 22875 trovano impiego in ambienti industriali e pubblici, al chiuso e all'aperto, ad esempio per movimentare carrelli di peso medio.

Il rivestimento è adatto a qualsiasi tipo di pavimento. È silenzioso e delicato sui pavimenti, supera agevolmente gli ostacoli e assorbe le vibrazioni.

La ridotta usura del cuscinetto a sfere aumenta la durata in servizio, il montaggio sull'anello interno si può realizzare senza gioco assiale.

Specifiche

Rivestimento ruota
Gomma naturale (NR)

Colore nero
Durezza 70 Shore A

Corpo ruota
Alluminio pressofuso

Supporto
Acciaio stampatoST, zincato

Supporto girevole con gruppo rotante

Doppio cuscinetto a sfere ingrassato
Anello parapolvere sul tipo L/LF
Plastica, polietilene (PE)

Temperatura di esercizio da -20 °C a +70 °C

RoHS

Disegno tecnico

GN 22875 Ruote con supporto per medie portate, rivestimento in gomma, corpo ruota in alluminio, versione intermedia disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo di cuscinetto

K	Cuscinetto a sfere

Tipo (supporto)

B	Supporto fisso
L	Supporto girevole con piastra di attacco
LF	Supporto girevole con piastra di attacco, freno con bloccaggio totale

Codifica

M	Versione intermedia

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	h	l₁	l₂ Tipo B	Tipo L / LF	l₃	m₁	m₂ Tipo B	Tipo L / LF	m₃	r	Max  capacità di carico dinamico in N

100*	40	9	138	100	85	85	46	60	-	-	80	-	1800
125*	50	11	170	140	115	110	70	73	85	87	105	-	2300
160	50	11	205	140	115	110	70	73	85	87	105	126	3000
200	50	11	250	140	115	110	70	73	85	87	105	126	5000

* Disponibili solo nei tipi B e L

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

30,48 €

più IVA 5,79 €
lordo 36,27 €

In magazzino

ELESA Code: 452785

Descrizione: RE.G2-100-PSL-H

Peso: 0,810 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83022000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
