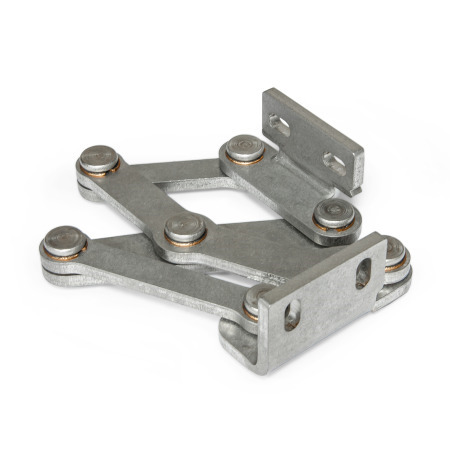

L | Angolare di fissaggio sinistro |
R | Angolare di fissaggio destro |
l1 | d | h1 | h2 | h3 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | r | s | x | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
40 | 5,3 | 7,5 | 28 | 2,5 | 26 | 36 | 78 | 95 | 23,9 | 75,8 | 23,9 | 85,8 | 25 | 5 | 77,5 | 4 | 11 | 29 |
50 | 6,5 | 10 | 35 | 2,5 | 35 | 46 | 101 | 126 | 37,2 | 97,9 | 37,2 | 108,6 | 30 | 6 | 97,5 | 5 | 19 | 37 |
60 | 8,5 | 12,5 | 40 | 2,5 | 40 | 61 | 126 | 163 | 63,9 | 117,8 | 63,9 | 138,6 | 36 | 8 | 127 | 5 | 22 | 47 |
Le cerniere a snodi multipli in acciaio INOX possono essere installate sul corpo di contenimento con le asole dell'angolare di fissaggio orientate in direzione perpendicolare o parallela all'asse della cerniera ottenendo così le due configurazioni di articolazione illustrate. |
|||||||||||
Le cerniere a snodi multipli in acciaio INOX sono regolabili nei tre piani durante l'installazione. Questo consente ad esempio la compensazione delle tolleranze o l'applicazione delle necessarie forze di compressione per le guarnizioni. Due piani sono regolabili tramite le asole parallele o perpendicolari negli angolari di fissaggio. Per correggere la posizione nel terzo piano è possibile usare le piastrine distanziali in acciaio INOX GN 2370. |
Porte, sportelli e botole possono essere incassati, posizionati a filo o inclinati. Gli spessori massimi delle pareti e le misure delle curve per le strutture in lamiera riportati di seguito dipendono dal tipo di installazione.
|
||||||||||||||||||||||||||||||||||||||||||||||
Mostra / Nascondi colonne
|
||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||
Mostra / Nascondi colonne
|
||||||||||||||||||||||||||||||||||||||||||||||
Le varianti di design rappresentano condizioni di installazione standard. Se la posizione di installazione della cerniera viene modificata o una delle due pareti ha uno spessore inferiore a s oppure b, le dimensioni massime ottenibili cambiano indipendentemente l'una dall'altra. Questo consente in alcuni casi di installare una cerniera su pareti di spessore superiore a quanto specificato senza dover scegliere la misura più grande. Si consiglia pertanto di procedere a una prova pratica o a una semplice verifica della progettazione tramite CAD. |
Il carico massimo della cerniera a snodi multipli in acciaio INOX riportato di seguito si riferisce a impieghi standard e funge da riferimento in caso di applicazioni diverse. Le forze risultanti determinano una leggera deformazione elastica, che può essere compensata all'occorrenza dalle varie opzioni di regolazione. |
||||||||||||||||||||||||||
Mostra / Nascondi colonne
|
