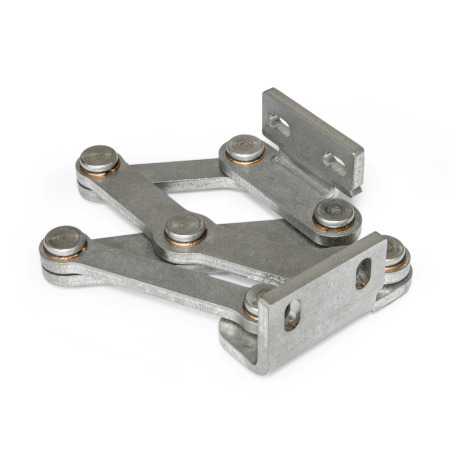

Bisagras multiarticuladas de acero inoxidable GN 7231

l₁	d	h₁	h₂	h₃	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉	m₁	m₂	r	s	x	y

40	5,3	7,5	28	2,5	26	36	78	95	23,9	75,8	23,9	85,8	25	5	77,5	4	11	29
50	6,5	10	35	2,5	35	46	101	126	37,2	97,9	37,2	108,6	30	6	97,5	5	19	37
60	8,5	12,5	40	2,5	40	61	126	163	63,9	117,8	63,9	138,6	36	8	127	5	22	47

Posición de instalación: características de pivote

Las bisagras multiarticuladas se pueden instalar en la carcasa con las ranuras de la escuadra de fijación en perpendicular o en paralelo respecto del eje de la bisagra. El resultado son las dos características de rotación representadas.

Installation position - pivot characteristics GN 7231

Ejemplos de uso

Opciones de ajuste y apriete

Las bisagras multiarticuladas se pueden ajustar en tres planos durante la instalación. Por ejemplo, eso permite ajustar las tolerancias o determinar las fuerzas totales necesarias para las juntas. Dos planos se pueden ajustar mediante las ranuras paralelas o perpendiculares de las escuadras de fijación. En el tercer plano, se pueden hacer correcciones de posición mediante las placas separadoras GN 2370.
También están disponibles las pletinas con orificios roscados GN 2372 y las pletinas con espárragos roscados GN 2376 para fijar las bisagras. Estas se pueden soldar en la pared o se pueden insertar en ella desde el exterior y fijarse en su lugar. Todos los accesorios están diseñados para poderse usar con ambas escuadras de fijación.

Variantes de diseño

Trampillas, escotillas y puertas pueden ser encastradas, superpuestas o biseladas. El máximo grosor de la pared y el tamaño del reborde para las construcciones de chapa metálica que se indican abajo derivan del tipo de instalación.

Escuadras de fijación instaladas en la carcasa con ranuras perpendiculares al eje de la bisagra:

$MD7231{St:_}NA-34385-0$

Mostrar / ocultar columnas

l₁	s₁ max.	b₁	s₂ max.	b₂ max.	s₃ max.	b₃ max.

40	25	1 ... ∞	1 ... ∞	35	26	26
50	30	1 ... ∞	1 ... ∞	45	36	36
60	35	1 ... ∞	1 ... ∞	60	50	50

Escuadras de fijación instaladas en la carcasa con ranuras paralelas al eje de la bisagra:

$MD7231{St:_}NA-34387-0$

Mostrar / ocultar columnas

l₁	s₄ max.	b₄ max.	s₅	b₅ max.	s₆ max.	b₆ max.

40	35	1 ... ∞	1 ... ∞	25	26	26
50	45	1 ... ∞	1 ... ∞	30	36	36
60	60	1 ... ∞	1 ... ∞	35	50	50

Los distintos diseños mostrados representan condiciones de instalación estándar. Si cambia la posición de instalación de la bisagra o si el grosor de una de las paredes es menor que s o b, las máximas dimensiones que se pueden obtener cambian independientemente unas de otras. Eso permite, en algunos casos, trabajar con paredes de grosor mayor que el especificado con el mismo tamaño de bisagra. Por lo tanto, es recomendable una sencilla comprobación del diseño mediante CAD o una instalación de prueba.

Ejemplo de un montaje


$MD7231{St:_}AN-34374-0$

Capacidad de carga

La máxima carga de la bisagra multiarticulada que se indica abajo se aplica en los casos de uso estándar y sirve como orientación en caso de aplicaciones distintas. Las fuerzas resultantes dan lugar a una ligera deformación elástica, que puede compensarse mediante las opciones de ajuste, si es necesario.

$MD7231{St:_}BL-34379-0$
