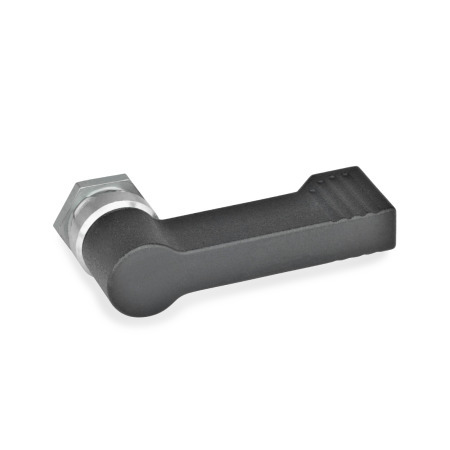

GN 702 Chiusure a leva con 4 posizioni di bloccaggio (4x90°)

Le chiusure a leva GN 702 sono particolarmente adatte per applicazioni leggere non soggette a carichi dinamici, ad esempio per mantenere chiusi i cassetti.

Per montare le chiusure a leva di tipo C è necessario praticare sulla superficie di fissaggio i fori indicati nel diagramma seguente.

Questi fori di montaggio vengono solitamente praticati mediante punzonatura o con il laser. Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, il perforatore per lamiera GN 123 è l'utensile ideale.

I fori di montaggio possono essere realizzati anche mediante foratura/fresatura.

Specifiche

Chiusura
Lega di zinco pressofusa
Rivestimento con polveri
Nero, RAL 9005, finitura strutturataSW
rosso, RAL 3000, finitura testurizzataRS

Meccanismo di posizionamento

• Tipo A
  Lega di zinco pressofusa / plastica
• Tipo B / tipo C
  Acciaio / plastica
  Parti in acciaio zincato, passivato blu

Flangia di fissaggio
Lega di zinco pressofusa
Rivestimento con polveri
Nero, finitura matt

RoHS
