GN 702 Cames de verrouillage avec 4 positions d'indexation (4x90°)


GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: A - avec bride pour montage en surface Couleur: RS - rouge, RAL 3000, finition texturée
Type: A - avec bride pour montage en surface
Couleur: RS - rouge, RAL 3000, finition texturée

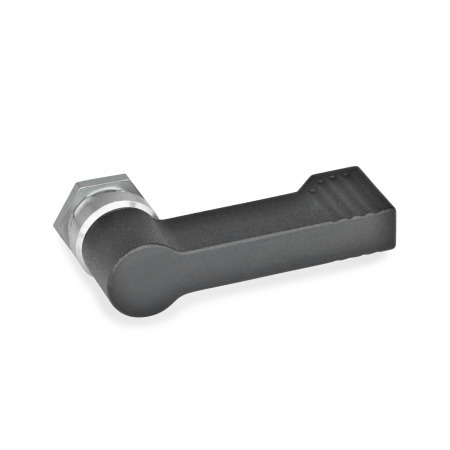

GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: A - avec bride pour montage en surface Couleur: RS - rouge, RAL 3000, finition texturée GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: A - avec bride pour montage en surface Couleur: SW - noir, RAL 9005, finition texturée GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: B - avec filetage interne Couleur: RS - rouge, RAL 3000, finition texturée GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: B - avec filetage interne Couleur: SW - noir, RAL 9005, finition texturée GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: C - avec filetage mâle Couleur: RS - rouge, RAL 3000, finition texturée GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression Type: C - avec filetage mâle Couleur: SW - noir, RAL 9005, finition texturée
Fiche standard GN 702 Imprimer cette page

Description du produit

Information

Les cames de verrouillage GN 702 sont particulièrement adaptées aux applications légères non exposées à des charges dynamiques, par exemple pour maintenir des tiroirs fermés.

Pour monter les cames de verrouillage de type C, il faut percer des trous d'alésage comme indiqué dans le schéma ci-dessous dans la surface de fixation.

Ces trous de montage sont généralement réalisés par poinçonnage ou au laser. Les outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.

Les trous d'alésage de montage peuvent également être effectués par perçage/fraisage.

Spécifications

Loquet
Zinc moulé sous pression
plastifié
noir, RAL 9005, finition texturéeSWSW
rouge, RAL 3000, finition texturéeRSRS

Mécanisme d'indexation

  • Type A
    Zinc moulé sous pression/plastique
  • Type B/Type C
    Acier/plastique
    Pièces en acier zingué, passivé bleu

Bride de fixation
Zinc moulé sous pression
plastifié,
noir mat

RoHS

Schéma technique

3D
GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression schéma
Masquer schéma technique
GN 702 Cames de verrouillage avec 4 positions d'indexage, zinc moulé sous pression schéma

Options d'article/Tableau

Type

Aavec bride pour montage en surface
Bavec filetage interne
Cavec filetage mâle
Afficher/Masquer colonnes
drbl1 ≈l2l3
min.		l4
1740105,516,521,511
1755105,516,521,511

Configuration et prix

Ouvrir le configurateur 3D
Diamètre de la poignée d
Longueur r
Type



Couleur
RS
SW

Pièce sélectionnée (Comment commander)

Total (net)
7,69 €
plus TVA 1,46 €
brute 9,15 €
Demandez le délai de livraison
incl. supplément matériel: 0,14 €
Le supplément matériel est déjà inclus dans le prix.
Poids: 0,075 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
84879090
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
