Ti trovi qui: Panoramica prodotti  >  3.4 Installazione, sollevamento, smorzamento con piedini di livellamento, dispositivo di sollevamento ed elementi in gomma  >  Piedini di livellamento  >  GN 20.1 Manicotti di copertura prodotto precedente prossimo prodotto

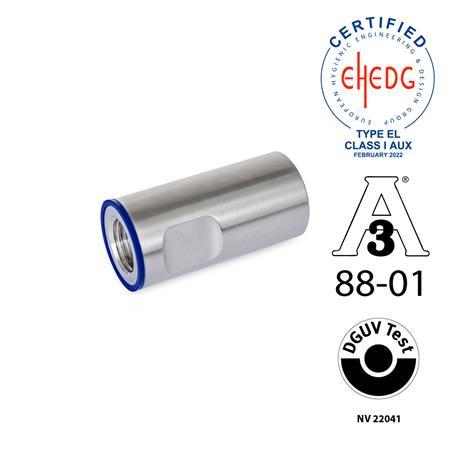

GN 20.1 Manicotti di copertura Acciaio INOX, certificato EHEDG, 3-A e DGUV, Hygienic Design

Foto

GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design Materiale (anello di tenuta): H - H-NBR
Materiale (anello di tenuta): H - H-NBR
GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design Materiale (anello di tenuta): H - H-NBR GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design Materiale (anello di tenuta): E - EPDM
Acciaio-INOX

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Hygienic-Design

Famiglia di prodotti Hygienic Design

Le parti standard della famiglia "Hygienic Design" sono contrassegnate dall'icona HD. Combinano un'elevata qualità superficiale, l'assenza di spazi morti, superfici esterne senza cavità e aree di avvitamento sigillate. Un concetto di tenuta basato su calcoli FEM garantisce una pressione di contatto affidabile dopo l'installazione.

  • adatte all'uso in aree sensibili dal punto di vista igienico
  • pulizia rapida e semplice
  • senza spazi morti grazie alle guarnizioni funzionali
  • certificate secondo le linee guida EHEDG
Mostra tutti i prodotti Hygienic Design
FDA

A norma FDA

Scheda Tecnica GN 20.1 Stampa questa pagina Certificato 3-A Certificazione EHEDG Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

I manicotti di copertura GN 20.1 sono conformi alle linee guida EHEDG, alla norma sanitaria 3-A 88-01 e ai principi di prova DGUV: sono pertanto estremamente adatti all’impiego in ambienti igienici.

Presentano filettature maschio sporgenti e sostituiscono al contempo le ghiere di ritegno. Le superfici di montaggio sigillate garantiscono l’assenza di spazi morti. La finitura di alta qualità impedisce allo sporco di aderire e semplifica la pulizia.

Specifiche

  • Manicotto di copertura
    Acciaio INOX AISI 304
  • Anello di tenuta
    • H-NBRH
      Resistente a temperature da -25 °C a +150 °C
    • EPDME
      Resistente a temperature da -40 °C a +120 °C
    • Blu
    • Durezza 85±5 Shore A
    • A norma FDA

RoHS

Accessorio

Anelli di tenuta GN 7600

Disegno tecnico

3D
GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design disegno
Nascondi disegno tecnico
GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1Lunghezza ld2d3A/Ft1t2
M 12562525,81915,550
M 16622828,82220,555
M 20683232,82725,560
M 24743636,83030,565

Selezione e configurazione articolo

Apri configuratore 3D
d1
Lunghezza l
Materiale (anello di tenuta)


Parte selezionata (Come ordinare)

Totale (netto)
14,41 €
più IVA 2,74 €
lordo 17,15 €
In magazzino
Peso: 0,159 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
73269098
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Altri formati di dati

Accesso rapido

Per ottenere i dati CAD, inserisci il tuo indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Tutorial per il download CAD Informazioni sui download CAD
Salva tra i preferiti
Raccomanda un prodotto

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.00 alle 17.30: +49 7723 6507 - 0

Vai agli elementi personalizzati | Vai ai referenti

GN 20.1-M12-56-HGN 20.1-M12-56-EGN 20.1-M16-62-HGN 20.1-M16-62-EGN 20.1-M20-68-HGN 20.1-M20-68-EGN 20.1-M24-74-HGN 20.1-M24-74-E
