Sie sind hier: Produktübersicht  >  3.4 Aufstellen, Heben, Dämpfen mit Stellfüßen, Anschlagmittel  >  Gelenkfüße, Stellfüße  >  GN 20.1 Abdeckhülsen vorheriges Produkt nächstes Produkt

GN 20.1 Abdeckhülsen Edelstahl, EHEDG, 3-A und DGUV-zertifiziert, Hygienic Design

Produktbild

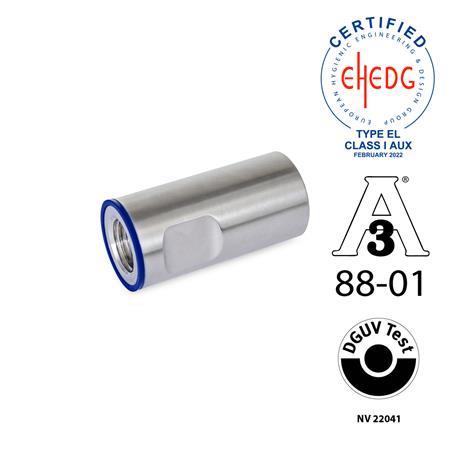

GN 20.1 Abdeckhülsen, Edelstahl, Hygienic Design Werkstoff (Dichtring): H - H-NBR
Werkstoff (Dichtring): H - H-NBR
GN 20.1 Abdeckhülsen, Edelstahl, Hygienic Design Werkstoff (Dichtring): H - H-NBR GN 20.1 Abdeckhülsen, Edelstahl, Hygienic Design Werkstoff (Dichtring): E - EPDM
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Hygienic-Design

Produktfamilie Hygienic Design

Normelemente der Produktfamilie „Hygienic Design“ sind mit dem HD-Icon gekennzeichnet. Sie vereinen hohe Oberflächengüte, Totraumfreiheit, nichtschöpfende Außenflächen und gedichtete Anschraubbereiche. Ein auf FEM-Berechnungen basierendes Dichtungskonzept sorgt für zuverlässige Flächenpressung nach der Montage.

  • geeignet für den Einsatz in hygienisch sensiblen Bereichen
  • leichte und schnelle Reinigung
  • totraumfrei durch funktionale ­Dichtungen
  • zertifiziert nach den Richtlinien der EHEDG
Alle Hygienic Design-Produkte anzeigen
FDA

FDA konform

Normblatt GN 20.1 Diese Seite drucken Informationen zu Hygienic Design Broschüre zu Hygienic Design 3-A Zertifikat EHEDG Zertifikat Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Abdeckhülsen GN 20.1 sind mit den Richtlinien der EHEDG, dem 3-A Sanitary Standard 88-01 und den DGUV-Prüfgrundsätzen konform und daher hervorragend für den Einsatz in Hygienebereichen geeignet.

Mit ihnen werden vorstehende Außengewinde abgedeckt und gleichzeitig Kontermuttern ersetzt. Die gedichteten Anschraubflächen ermöglichen eine totraumfreie Befestigung. Die hohe Oberflächengüte verhindert das Anhaften von Schmutz bzw. erleichtert die Reinigung.

Ausführung

  • Abdeckhülse
    Edelstahl 1.4301
  • Dichtring
    • H-NBRH
      temperaturbeständig -25 °C bis +150 °C
    • EPDME
      temperaturbeständig -40 °C bis +120 °C
    • blau
    • Härte 85 ±5 Shore A
    • FDA-konform

RoHS

Zubehör

Dichtringe GN 7600

Technische Zeichnung

3D
GN 20.1 Abdeckhülsen, Edelstahl, Hygienic Design Skizze
Technische Zeichnung ausblenden
GN 20.1 Abdeckhülsen, Edelstahl, Hygienic Design Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden
d1Länge ld2d3swt1t2
M 12562525,81915,550
M 16622828,82220,555
M 20683232,82725,560
M 24743636,83030,565

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
d1
Länge l
Werkstoff (Dichtring)


Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
14,41 €
zzgl. ges. Mehrwertsteuer 2,74 €
brutto 17,15 €
Sofort lieferbar
Gewicht: 0,159 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73269098
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Erklärvideo für CAD-Downloads Informationen zu CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7.00 bis 17.30 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 20.1-M12-56-HGN 20.1-M12-56-EGN 20.1-M16-62-HGN 20.1-M16-62-EGN 20.1-M20-68-HGN 20.1-M20-68-EGN 20.1-M24-74-HGN 20.1-M24-74-E
