Vous êtes ici : Présentation des produits  >  3.4 Installation, levage, amortissement avec pieds de nivellement, mécanisme de levage et éléments en caoutchouc  >  Pieds de machine  >  GN 20.1 Embouts protecteurs produit précédent produit suivant

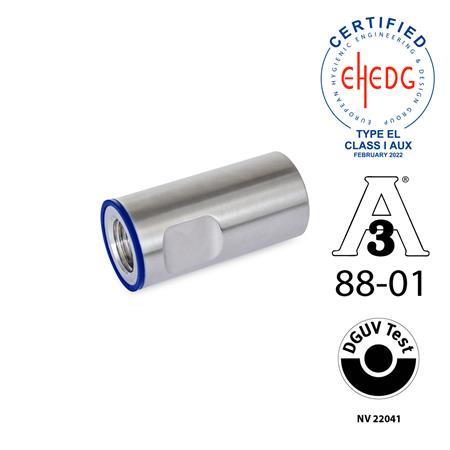

GN 20.1 Embouts protecteurs Inox, Certifié EHEDG, 3-A et DGUV, conception hygiénique


GN 20.1 Embouts protecteurs, inox, conception hygiénique Matériau (anneau d'étanchéité): H - H-NBR
Matériau (anneau d'étanchéité): H - H-NBR
GN 20.1 Embouts protecteurs, inox, conception hygiénique Matériau (anneau d'étanchéité): H - H-NBR GN 20.1 Embouts protecteurs, inox, conception hygiénique Matériau (anneau d'étanchéité): E - EPDM
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox
Conception-hygienique

Famille de produits de conception hygiénique

Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.

  • convient pour une utilisation dans des zones sensibles sur le plan hygiénique
  • rapides et faciles à nettoyer
  • pas d'espaces morts grâce à des joints fonctionnels
  • certifiés conformes aux directives EHEDG
Afficher les produits de conception hygiénique
FDA

Homologación FDA

Fiche standard GN 20.1 Imprimer cette page Informations sur la conception hygiénique Brochure sur la conception hygiénique Certificat 3-A Certificat EHEDG Caractéristiques du plastique Caractéristiques de l'inox

Description du produit

Information

Les embouts protecteurs GN 20.1 sont conformes aux directives de l'EHEDG, à la norme sanitaire 3-A 88-01 et aux principes de test de la DGUV ; ils peuvent donc être utilisés dans les environnements hygiéniques.

Ils recouvrent les filetages mâles saillants tout en remplaçant les écrous de verrouillage. La surface de montage étanche permet une fixation sans espace mort. La finition de haute qualité empêche l'adhérence de la saleté et facilite le nettoyage.

Spécifications

  • Embout protecteur
    Inox AISI 304
  • Joint d'étanchéité
    • H-NBRH
      résistant aux températures de -25 °C à +150 °C
    • EPDME
      résistant aux températures de -40 °C à +120 °C
    • bleu
    • Dureté de 85 ±5 Shore A
    • Conforme aux normes de la FDA

RoHS

Accessoire

Anneaux d'étanchéité GN 7600

Schéma technique

3D
GN 20.1 Embouts protecteurs, inox, conception hygiénique schéma
Masquer schéma technique
GN 20.1 Embouts protecteurs, inox, conception hygiénique schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1Longueur ld2d3A/Ft1t2
M 12562525,81915,550
M 16622828,82220,555
M 20683232,82725,560
M 24743636,83030,565

Configuration et prix

Ouvrir le configurateur 3D
d1
Longueur l
Matériau (anneau d'étanchéité)


Pièce sélectionnée (Comment commander)

Total (net)
14,41 €
plus TVA 2,74 €
brute 17,15 €
En stock
Poids: 0,159 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73269098
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Veuillez saisir le code figurant sur l'image.

Tutoriel sur le téléchargement CAO À propos des téléchargements CAO
Enregistrer comme favori
Recommander un produit

Veuillez saisir le code figurant sur l'image.

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:00 AM – 5:30 PM : +49 7723 6507-0

Aux éléments personnalisés | Aux personnes de contact

GN 20.1-M12-56-HGN 20.1-M12-56-EGN 20.1-M16-62-HGN 20.1-M16-62-EGN 20.1-M20-68-HGN 20.1-M20-68-EGN 20.1-M24-74-HGN 20.1-M24-74-E
