DIN 808 Giunti cardanici con cuscinetto a rullini Singoli o doppi

Foto

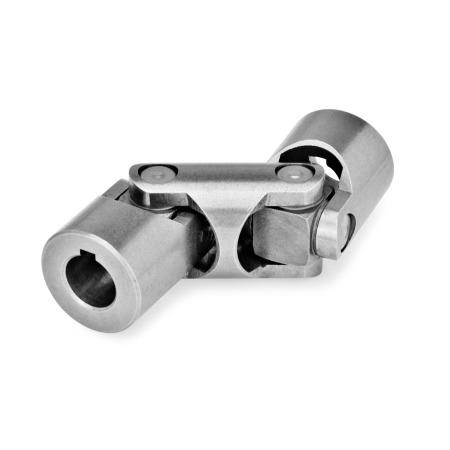

Codice foro alesato: K - Con sede per chiavetta
Tipo: DW - Doppio, cuscinetto a rullini

DIN 808 Giunti cardanici con cuscinetto a rullini

DIN 808 Giunti cardanici con cuscinetto a rullini Codice foro alesato: B - Senza sede per chiavetta
Tipo: DW - Doppio, cuscinetto a rullini

DIN 808 Giunti cardanici con cuscinetto a rullini Codice foro alesato: B - Senza sede per chiavetta
Tipo: EW - Singolo, cuscinetto a rullini

DIN 808 Giunti cardanici con cuscinetto a rullini Codice foro alesato: K - Con sede per chiavetta
Tipo: EW - Singolo, cuscinetto a rullini

DIN 808 Giunti cardanici con cuscinetto a rullini Codice foro alesato: V - Con quadro
Tipo: DW - Doppio, cuscinetto a rullini

DIN 808 Giunti cardanici con cuscinetto a rullini Codice foro alesato: V - Con quadro
Tipo: EW - Singolo, cuscinetto a rullini

Scheda Tecnica DIN 808 Stampa questa pagina Tolleranze fondamentali ISO

Descrizione del prodotto

Informazioni

Il numero di giri ammissibile per i giunti cardanici con cuscinetti a rullini DIN 808 è superiore a quello dei giunti con cuscinetti a frizione, ma dipende comunque dal carico, dalla durata di utilizzo e dall’angolazione. Le applicazioni ideali consentono velocità fino a 4000 giri/min.

I cuscinetti a rullini conferiscono ai giunti cardanici con angolazione da 3° a 5° un grado di efficienza notevolmente superiore rispetto a quelli dotati di cuscinetti a frizione. I cuscinetti a rullini hanno una lubrificazione permanente e quindi non richiedono manutenzione.

Informazioni per la scelta dei giunti cardanici con cuscinetto a rullini.

Specifiche

Acciaio
Liscio

Aree di supporto del giunto, perni
temprati

RoHS

Su richiesta

Con fori diversi o non uguali

Disegno tecnico

DIN 808 Giunti cardanici con cuscinetto a rullini disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Codice foro alesato

B	Senza sede per chiavetta
K	Con sede per chiavetta
V*	Con quadro

Mostra / Nascondi colonne

d₁	d₂ H7 Foro alesato	s H10 Quadro V	l₁	l₂	l₃	l₄	t +1 lunghezza max. di montaggio dell'albero

22	10	V 10*	48	74	24	26	12
22	12	V 10*	62	88	31	26	18
25	12	V 12*	56	86	28	30	13
25	16	V 12*	74	104	37	30	21
28	14	V 14*	60	96	30	36	13
32	16	V 16*	68	105	34	37	16
32	20	V 16*	86	124	43	38	24
36	18	V 18*	74	114	37	40	17
42	20	V 20*	82	128	41	46	18
42	25	V 20*	108	156	54	48	31
45	22	V 22*	95	145	47,5	50	22
50	25	V 25*	108	163	54	55	26
50	30	V 25*	132	188	66	56	38
58	30	V 30*	122	190	61	68	29
58	32	V 30*	130	198	65	68	33
70*	35	V 35	140	212	70	72	35

* non disponibili a magazzino, è necessario un quantitativo d'ordine minimo

Selezione e configurazione articolo

Apri configuratore 3D

GN 110.1 fori trasversali (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11 K / B	d₂ x₄ B	d₃	Lunghezza l K / V	Lunghezza l B

6	-	2	2	M 3	4	4
8	-	3	3	M 5	5,5	5,5
10	-	3	4	M 5	5,5	6
12	14	4	5	M 6	6,5	7
16	18	5	6	M 6	8	9
20	-	5	8	M 6	8	10
22	-	6	8	M 6	10	10
25	-	6	10	M 8	10	14
30	32	6	12	M 8	14	16
35	-	6	12	M 8	16	16

I fori trasversali nei giunti e negli alberi cardanici sono adatti a realizzare collegamenti albero-mozzo con un perno o una vite di spinta. I fori con cava per chiavetta o quadro servono a fissare la posizione assiale del giunto e dell'albero cardanico. Il foro d₂ con tolleranza H11 è destinato ai perni con molla elicoidale.
La posizione dei fori trasversali / del foro filettato rispetto alla cava per chiavetta del mozzo / del quadro o dei giunti cardanici è indicata nella panoramica.
Per ordinare uno dei lati del giunto ** senza fori trasversali / fori filettati, indicare QX** nella posizione desiderata del codice articolo.

Il foro trasversale GN 110.1 deve essere ordinato come articolo separato alla fase 1 del carrello sotto la nota.
Come ordinare: Giunti cardanici DIN 808-16-B6-56-DG con foro trasversale GN 110.1-QX-GE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

114,68 €

più IVA 21,79 €
lordo 136,47 €

In magazzino

Peso: 0,141 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

84831050

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
