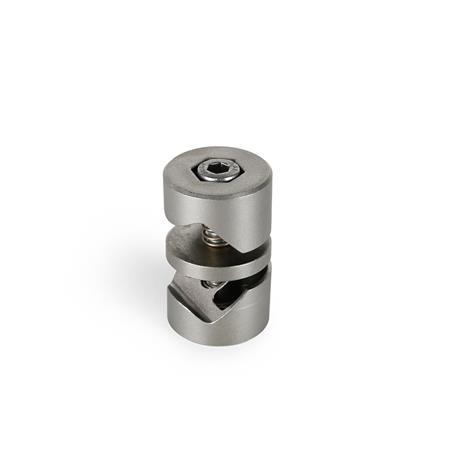

I morsetti di sostegno girevoli GN 490 permettono di fissare barre o tubi per mezzo di un prisma, consentendo di aumentare la tolleranza sul diametro. La molla di compressione facilita il bloccaggio e lo sbloccaggio.
Acciaio INOXNI AISI CF-8
Finitura matt da sabbiatura
Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304
Dadi esagonali DIN 934
Acciaio INOX AISI 304
Maniglia a ripresa
RoHS
| A | con vite a testa cilindrica DIN 912 |
| B | Con maniglia a ripresa |
| d1 Ø di serraggio | d2 Ø di serraggio | d3 | d4 | l1 | l2 | l3 | l4 | l5 | m |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 8 | M 6 | 28 | 33 | 35 | 45 | 14 | 5 | 13 |
| 10 | 10 | M 8 | 32 | 45 | 45 | 63 | 20 | 5 | 15 |
| 12 | 12 | M 8 | 36 | 47 | 45 | 63 | 21 | 5 | 17 |
| 14 | 14 | M 8 | 46 | 57 | 55 | 78 | 25,5 | 6 | 20 |
| 15 | 15 | M 10 | 46 | 57 | 55 | 78 | 25,5 | 6 | 21 |
| 16 | 16 | M 10 | 46 | 57 | 55 | 78 | 25,5 | 6 | 22 |
| 18 | 18 | M 10 | 56 | 63 | 55 | 78 | 28,5 | 6 | 24 |
| 20 | 20 | M 10 | 56 | 65 | 55 | 78 | 28,5 | 8 | 28 |
