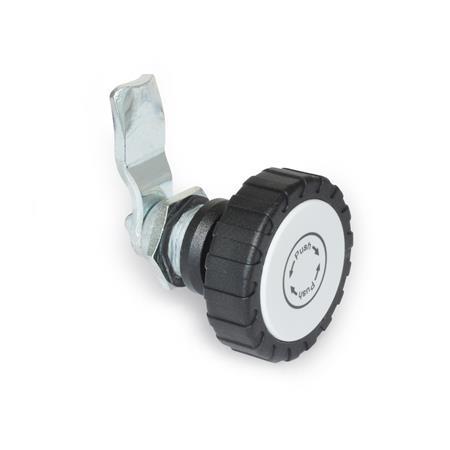

Verriegelungen GN 115.9 sind mit einer Push to Turn-Sicherheitsfunktion ausgestattet. In beiden Endstellungen ist die Drehachse mit dem Riegel arretiert. Die Drehung um 90° ist nur möglich, wenn das Bedienelement gedrückt und dadurch die Arretierung per Sicherungsstift aufgehoben wird. So wird der Riegel zuverlässig gegen selbsttätige oder durch Vibrationen verursachte Bewegung geschützt.
Die Anlaufschrägen am Riegel erleichtern das Verriegeln der Tür. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 32 mm abdecken.
Die Verriegelungen GN 115.9 werden mit lose beigelegtem Riegel geliefert.
Verschlussgehäuse
Zink-Druckguss
Gehäusebund
kunststoffbeschichtet
schwarz, strukturmattSW
Bedienelemente
Kunststoff (Polyamid PA)
schwarz, matt
Abdeckkappe
Kunststoff (Polyamid PA)
hellgrau, matt
Sonstige Teile
Stahl
verzinkt, blau passiviert
RoHS
| RG | mit Rändelgriff GN 7336 |
| KG | mit Knebel |
| HG | mit Hebel |
| Riegelabstand A | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | 13 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 |
|
Zur Montage wird die Tür bzw. Klappe oder Luke mit einer Bohrung gemäß Skizze versehen. Im montierten Zustand wird die Verriegelung von vorne durch die Bohrung gesteckt. Die Befestigungsmutter wird anschließend einfach von der Rückseite über den Riegel geschoben und verschraubt. Die benötigte Montagebohrung im Türblatt wird in der Serienfertigung üblicherweise durch Stanzen oder Lasern erzeugt. Des Weiteren kann die Montagebohrung durch Bohren oder Fräsen gemäß den dargestellten Skizzen realisiert werden. Für Kleinserien und Stahlblech bis 2 mm Dicke bietet sich alternativ der Blechlocher GN 123 an. |
||||||||||
